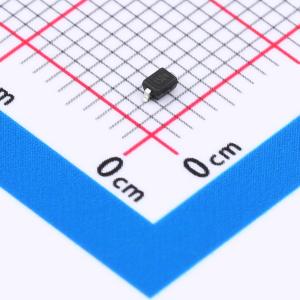

温馨提醒：图片仅供参考，商品以实物为准

LY323BC1524L

单向ESD 15V 24V截止峰值浪涌电流：5A@8/20us 3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LY323BC1524L专为多点数据传输应用中的不对称（15V至-24V）保护而设计，是保护电压敏感高速数据线的理想解决方案。LY323BC1524L符合IEC 61000-4-2（ESD）标准，具有±30kV空气放电和±30kV接触放电能力。它采用无铅SOD-323封装。小尺寸、低电容和高ESD浪涌保护特性，使LY323BC1524L成为汽车中本地信息网络（LIN）单条数据线保护的理想选择。
品牌名称: Liown(里阳半导体)
商品型号: LY323BC1524L
商品编号: C18347541
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.031467克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	15V；24V
	钳位电压	35V；50V
	峰值脉冲电流(Ipp)	5A@8/20us；3A@8/20us
	峰值脉冲功率(Ppp)	160W@8/20us
	击穿电压	17.1V；25.4V

商品概述

LY323BC1524L专为多点数据传输应用中的不对称（15V至 - 24V）保护而设计，是保护电压敏感高速数据线的理想解决方案。LY323BC1524L符合IEC 61000 - 4 - 2（ESD）标准，具有±30kV空气放电和±30kV接触放电能力。它采用无铅SOD - 323封装。小尺寸、低电容和高ESD浪涌保护特性，使LY323BC1524L成为汽车中本地信息网络（LIN）单条数据线保护的理想选择。

商品特性

160W脉冲峰值功率（8/20μs）
低通道输入电容
超低泄漏电流
低钳位电压
符合RoHS标准
IEC - 61000 - 4 - 2 ESD ±30kV空气放电、±30kV接触放电
封装形式：7英寸卷盘，每盘3000片

应用领域

LIN总线保护
个人数字助理

数据手册PDF

放大查看下载PDF

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	13pF
