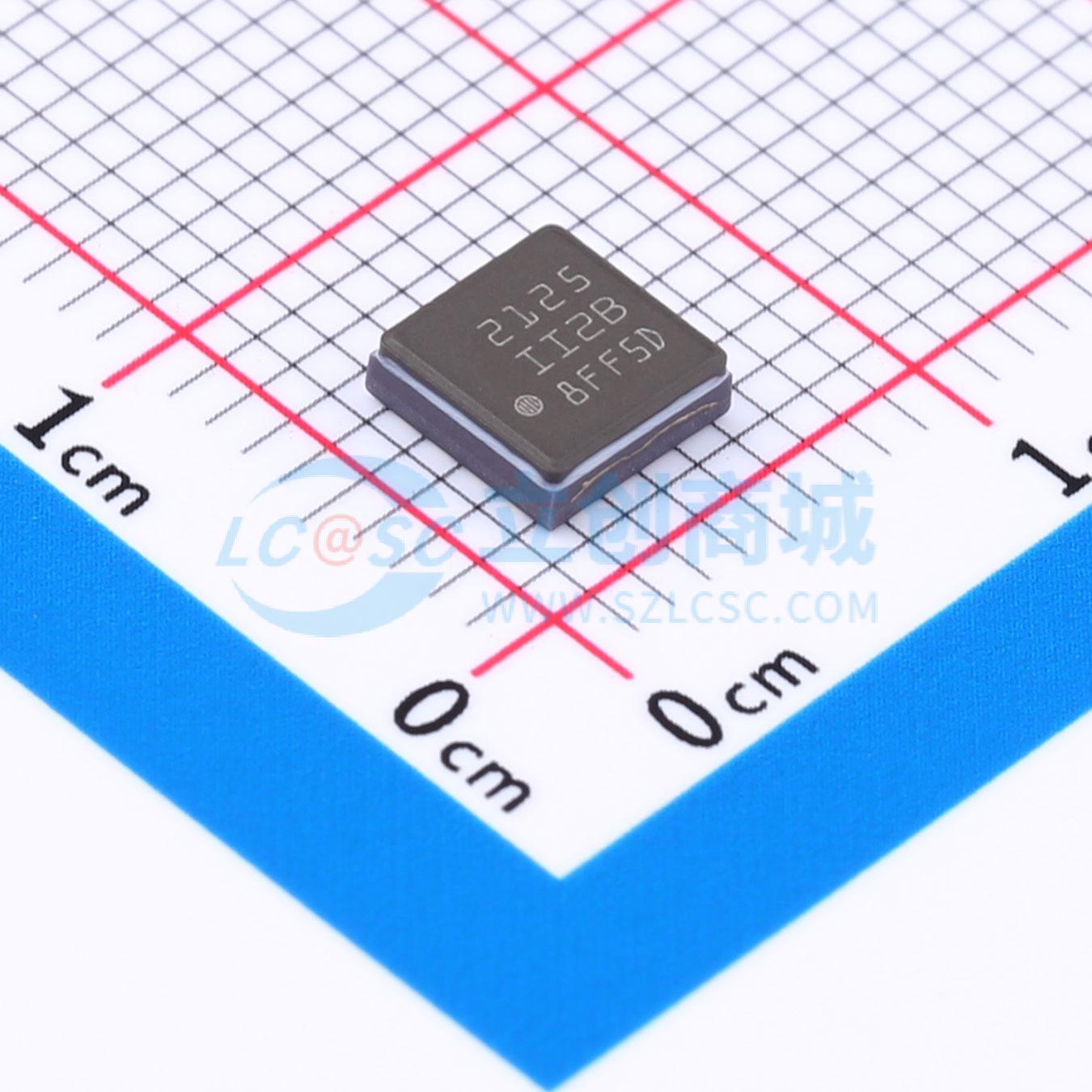

温馨提醒：图片仅供参考，商品以实物为准

IIS2ICLXTR

高精度、高分辨率、低功耗、带嵌入式机器学习内核的双轴数字倾角仪

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有嵌入式机器学习核心的高精度、高分辨率、低功耗、2 轴数字倾角仪
品牌名称: ST(意法半导体)
商品型号: IIS2ICLXTR
商品编号: C1857737
商品封装: LGA-16
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

IIS2ICLX是一款高精度（超低噪声、高稳定性、高重复性）且低功耗的两轴线性加速度计，具有数字输出。它提供±0.5/±1/±2/±3 g的可选满量程，并通过I²C或SPI数字接口传输测量的加速度数据。其精度、温度稳定性和重复性使其适用于倾角测量应用（倾角仪）。传感元件采用专用微机械加工工艺制造，IC接口采用CMOS工艺制造并经过微调，以更好匹配传感元件特性。它具备可编程有限状态机（FSM）、机器学习核心、传感器集线器、FIFO、事件解码和中断等嵌入式功能，可实现高精度、低功耗的智能复杂传感器节点。该产品采用陶瓷腔LGA-16L（5×5×1.7 mm）封装，工作温度范围为-40℃至+105℃，推荐用于工业4.0应用中的倾角测量。

商品特性

两轴线性加速度计
可选满量程：±0.5/±1/±2/±3 g
超低噪声性能：15 μg/√Hz
温度稳定性（<0.075 mg/℃）和重复性
嵌入式温度稳定性补偿
I²C/SPI数字输出接口
低功耗：0.42 mA（两轴全性能工作）
传感器集线器功能，可高效收集额外外部传感器的数据
智能嵌入式FIFO（最大3 KB）
可编程高通和低通数字滤波器
可编程机器学习核心，用于集成AI算法并降低系统级功耗
可编程有限状态机，用于处理加速度计和一个外部传感器的数据
扩展工作温度范围：-40℃至+105℃
嵌入式温度传感器
模拟供电电压：1.71 V至3.6 V
高抗冲击性
符合ECOPACK和RoHS标准
3 KB数据缓冲（100%效率，支持灵活配置/分区；可存储时间戳和外部传感器数据）
可配置事件检测中断（唤醒、单击/双击感应、静止/运动检测）
低功耗高性能IP块（加速度计/外部传感器用有限状态机、机器学习核心、支持最多5个传感器的集线器：内部加速度计+4个外部传感器）
最多16个可独立编程的有限状态机，用于运动检测和解码

应用领域

精密倾角仪
天线指向和平台调平
结构健康监测
精密调平仪器
设备安装和监测
机器人和工业自动化
工业4.0应用中的倾角测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	姿态传感器/陀螺仪
	加速度计轴向	X,Y
	加速度计量程(MAX)	±3g
	陀螺仪轴向	-
	陀螺仪量程(MAX)	-
	传感器类型	加速度计
	输出位数	16bit

	属性	参数值
	接口类型	I2C；SPI
	工作电压	1.71V~3.6V
	缓存大小	3KB
	待机电流	3uA
	工作温度	-40℃~+105℃
	功能特性	运动事件检测
