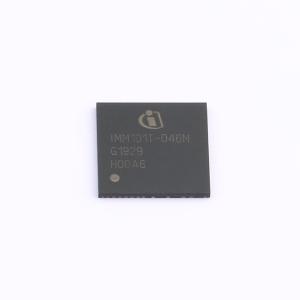

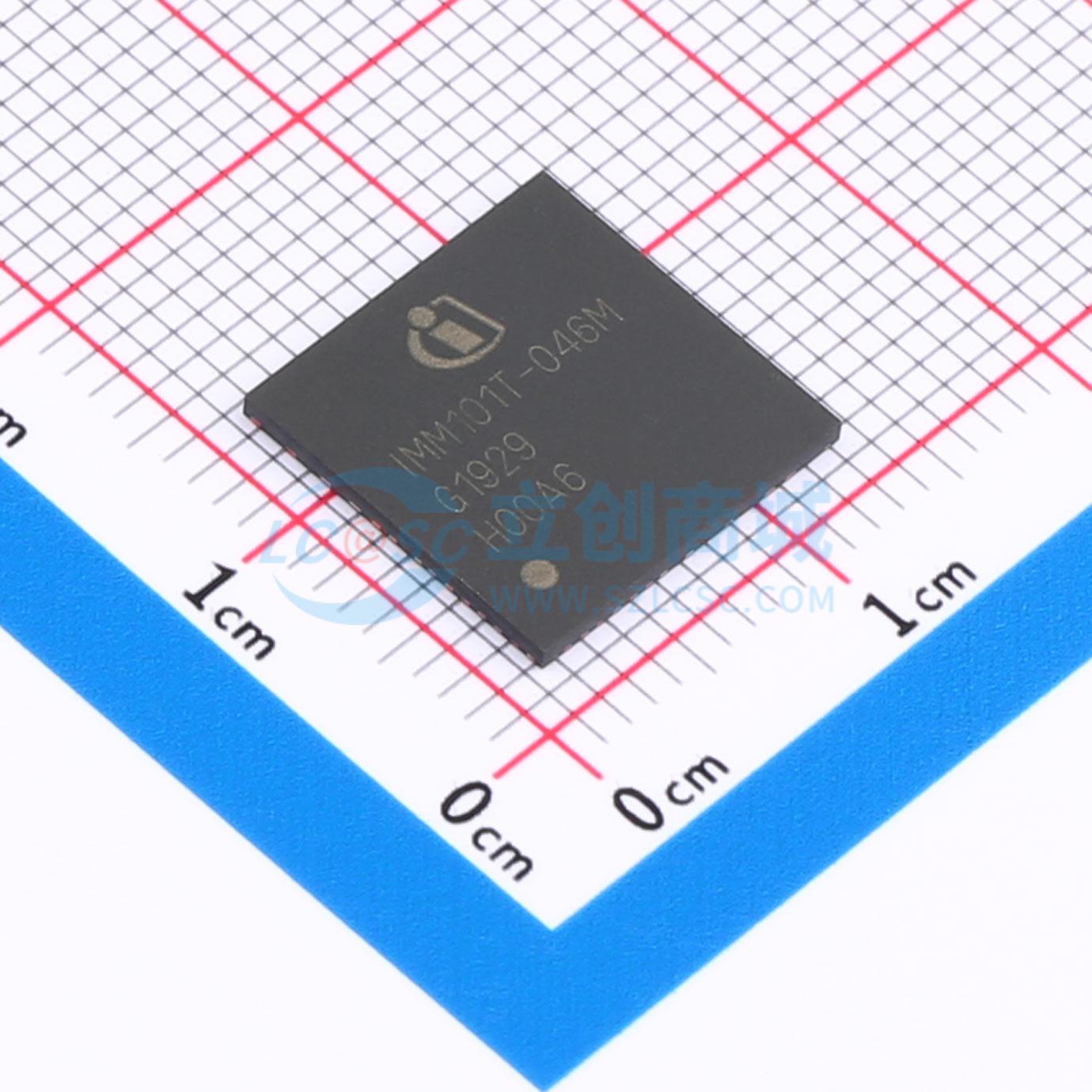

IMM101T046MXUMA1

IMM101T/IMM102T器件属于iMOTION™智能智能功率模块（IPM）的IMM100系列。IMM100系列是一系列完全集成、可编程或可配置（“交钥匙”）的高压电机驱动模块，专为高性能、高效率的永磁同步电机（PMSM，即无刷直流电机BLDC）驱动应用而设计，如风扇、泵和压缩机。它集成了一个控制器、一个栅极驱动器和六个功率MOSFET。IMM100系列有两种变体：“A”变体和“T”变体。“A”变体（IMM100A-xxx）包含一个完全可编程的ARM® Cortex®-M0控制器，而“T”变体（IMM10xT-xxx）采用了英飞凌专利的运动控制引擎（MCE）。 这两种变体都为PMSM电机驱动系统提供了不同的控制配置选项，采用紧凑的12x12mm表面贴装封装，可最大限度减少外部元件数量和PCB面积。这种热增强型封装无论是否使用散热器都能提供出色的热性能。该封装在其下方的高压焊盘之间具有1.3mm的爬电距离，便于采用标准SMT工艺进行表面贴装，并提高系统的可靠性。 IMM100系列集成了500V FredFET或650V CoolMOS，以及业界标杆的三相高压、坚固耐用的栅极驱动器，并具备集成自举功能。根据封装中采用的功率MOSFET，IMM100系列可覆盖额定输出功率从25W到80W、最大直流电压为500V/600V的应用。在600V版本中，功率MOS技术的额定电压为650V，而栅极驱动器的额定电压为600V，这决定了系统的最大允许直流电压。

• 运动控制引擎（MCE），作为变速驱动器的即用型控制器解决方案
• 永磁同步电机（PMSM）的磁场定向控制（FOC）
• 具有正弦换向和集成保护功能的空间矢量PWM
• 通过直接接口实现单分流或桥臂分流电流检测
• 无传感器运行
• 集成模拟比较器用于过流保护
• 内置温度传感器
• 控制器提供3.3V或5.0V供电电压选项
• 栅极驱动器采用15V供电电压
• 3种不同的功率MOSFET选项：6Ω/500V、1.4Ω/650V和0.95Ω/650V
• 集成自举FET
• 支持霍尔传感器
• 升压功率因数校正（PFC）控制（仅IMM102T）
• 灵活的主机接口选项用于速度指令：UART、PWM或模拟信号
• 支持IEC 60335（“B类”）
• 1500VRMS隔离1分钟
• 非常紧凑的12x12mm PQFN封装

• 风扇
• 泵
• 压缩机
