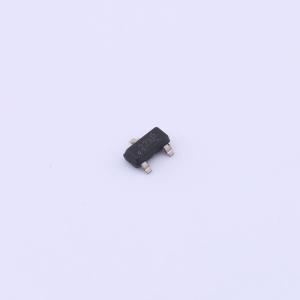

温馨提醒：图片仅供参考，商品以实物为准

ATL431LIAQDBZRQ1

并联

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATL431LI-Q1 汽车类高带宽低 IQ 可编程并联稳压器（引脚排列：KRA）
品牌名称: TI(德州仪器)
商品型号: ATL431LIAQDBZRQ1
商品编号: C1852129
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

ATL43xLI-Q1 是一款可调节三端并联稳压器，在适用的汽车级、商用级温度范围内具有额定的热稳定性。可通过两个外部电阻器将输出电压设置为介于 Vref（约为 2.5V）和 36V 之间的任意值。该器件的输出阻抗典型值为 0.3Ω，其有源输出电路可提供快速导通特性，从而可在板载稳压、可调节电源和开关电源等多种应用中完美地替代齐纳二极管。这款器件是 TL431LI-Q1 和 TL432LI-Q1 的引脚对引脚替代品，且最低工作电流更低，有助于降低系统功耗。ATL432LI-Q1 具有与 ATL431LI-Q1 完全相同的功能和电气规格，但是具有不同的 DBZ 封装引脚排布。ATL431LI-Q1 具有 A、B 两个等级，初始容差（在 25°C 下）分别为 1% 和 0.5%。ATL43xLI-Q1 的额定工作温度范围为 -40°C 至 +125°C，其低输出温漂可确保在整个温度范围内保持良好稳定性。

商品特性

符合 AEC-Q100 标准
器件温度等级 1： -40°C 至 +125°C 的环境工作温度范围
25°C 下的基准电压容差：0.5% （B 级），1% （A 级）
最低输出电压典型值：2.5V
可调输出电压：Vref 至 36V
工作温度范围： -40°C 至 +125°C
27mV 最大温漂
输出阻抗典型值 0.3Ω
灌电流能力：lmin = 0.08mA （最大值），lKA = 15mA （最大值）
基准输入电流 IREF：0.4μA （最大值）
整个温度范围内的基准输入电流偏差 II(dev)：0.3μA （最大值）

应用领域

逆变器和电机控制
直流/直流转换器
LED 照明
车载充电器 (OBC)
信息娱乐系统和仪表组

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	-
	输出电压	2.5V~36V
	输出电流	15mA

	属性	参数值
	精度	±1%
	温度系数	-
	电压基准类型	并联
	静态电流(Iq)	-
	工作温度	-40℃~+125℃@(Ta)
