商品概述

支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）– 具有较短的对称传播延迟时间，可增加时序裕量– 在负载型 CAN 网络中实现更快的数据速率 I/O 电压范围支持 1.7V 至 5.5V 支持 1.8V、2.5V、3.3V 和 5V 应用

保护特性： – 总线故障保护：±58V – 欠压保护 TXD 显性超时 (DTO) • 数据速率低至 9.2kbps 热关断保护 (TSD)

工作模式：正常模式支持远程唤醒请求功能的低功耗待机模式优化了未上电时的性能 – 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行

结温范围： -40°C 至 150°C 接收器共模输入电压： ±12V 采用 SOIC (14) 封装和无引线 VSON (14) 封装(4.5mm×3.0mm) ，具有改进的自动光学检查 (AOI) 功能

TCAN1046A-Q1 是一款双路高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范对物理层的要求。 TCAN1046V-Q1 收发器支持传统 CAN 和 CAN FD 网络，数据速率高达 8 兆位/秒 (Mbps)。TCAN1046V-Q1 包括通过 V10 端子实现的内部逻辑电平转换功能，允许将收发器 IO 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑 IO。两个 CAN 通道通过待机引脚支持独立的模式控制。这提供了在不影响其他 CAN 通道状态的情况下将每个收发器置于其低功耗状态、待机模式的功能。在待机模式下，TCAN1046V-Q1 可通过 ISO 11898-2:2016 定义的唤醒模式 (WUP) 实现远程唤醒。此类 TCAN1046V-Q1 收发器还包括很多保护和诊断功能，支持热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和高达 ±58V 的总线故障保护。

商品特性

AEC-Q100 标准：符合汽车应用要求
温度等级 1: -40°C 至 125°C TA
两个具有独立模式控制功能的高速 CAN 收发器
符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准中的要求

应用领域

汽车和运输
车身控制模块
汽车网关
高级驾驶辅助系统 (ADAS)
信息娱乐系统

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	8Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	77.5mA
	工作温度	-40℃~+125℃
	通道数	2
	静态电流	2uA

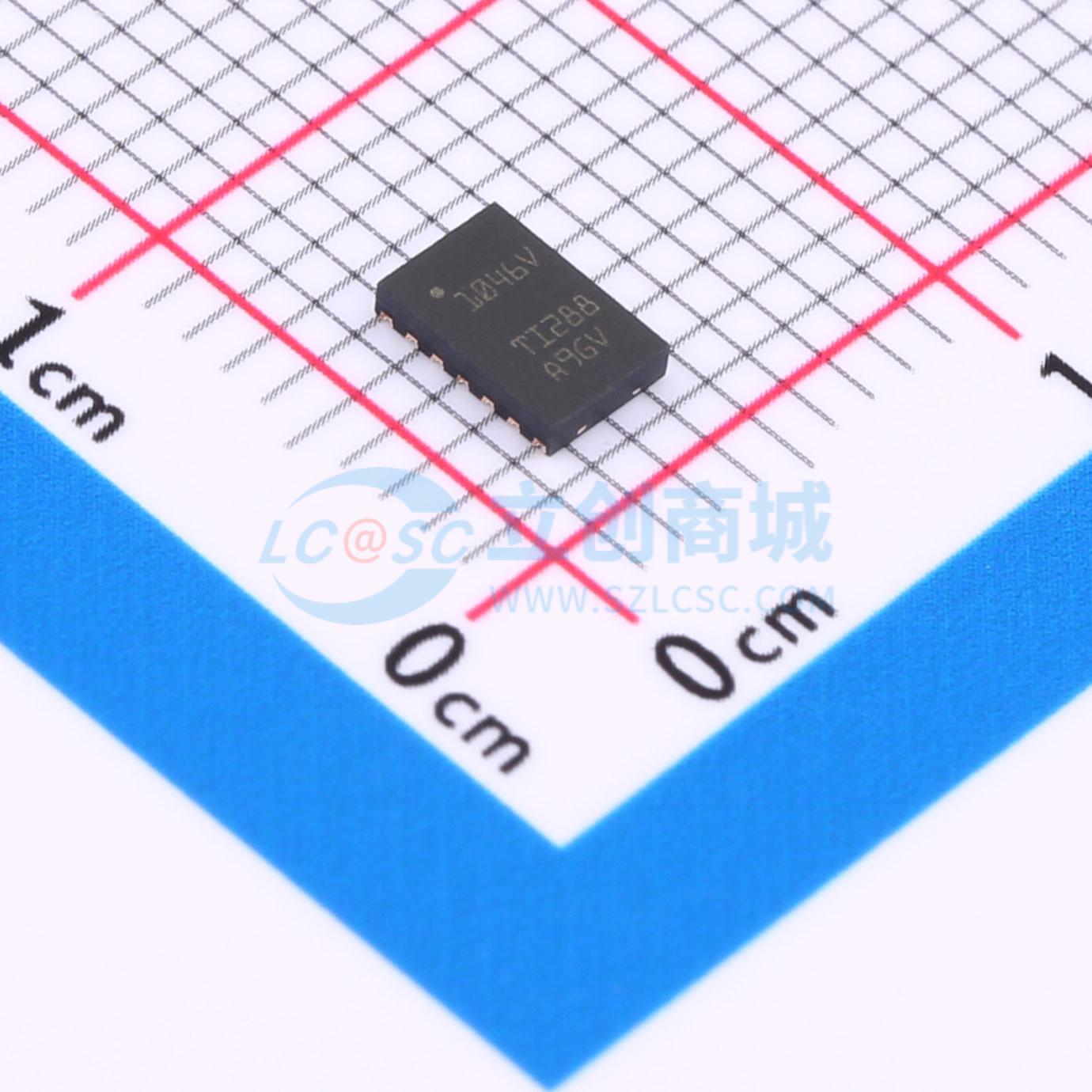

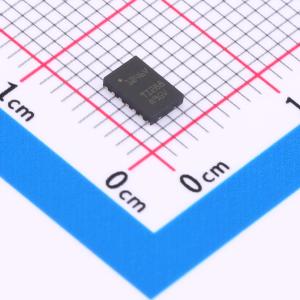

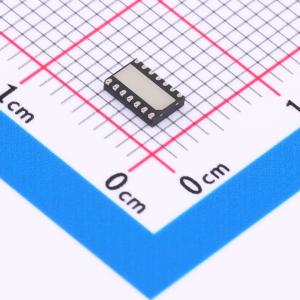

TCAN1046VDMTRQ1
