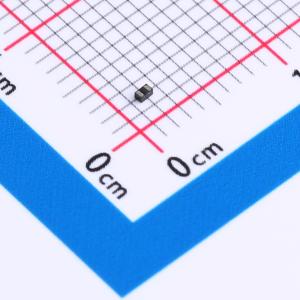

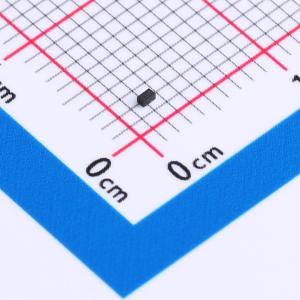

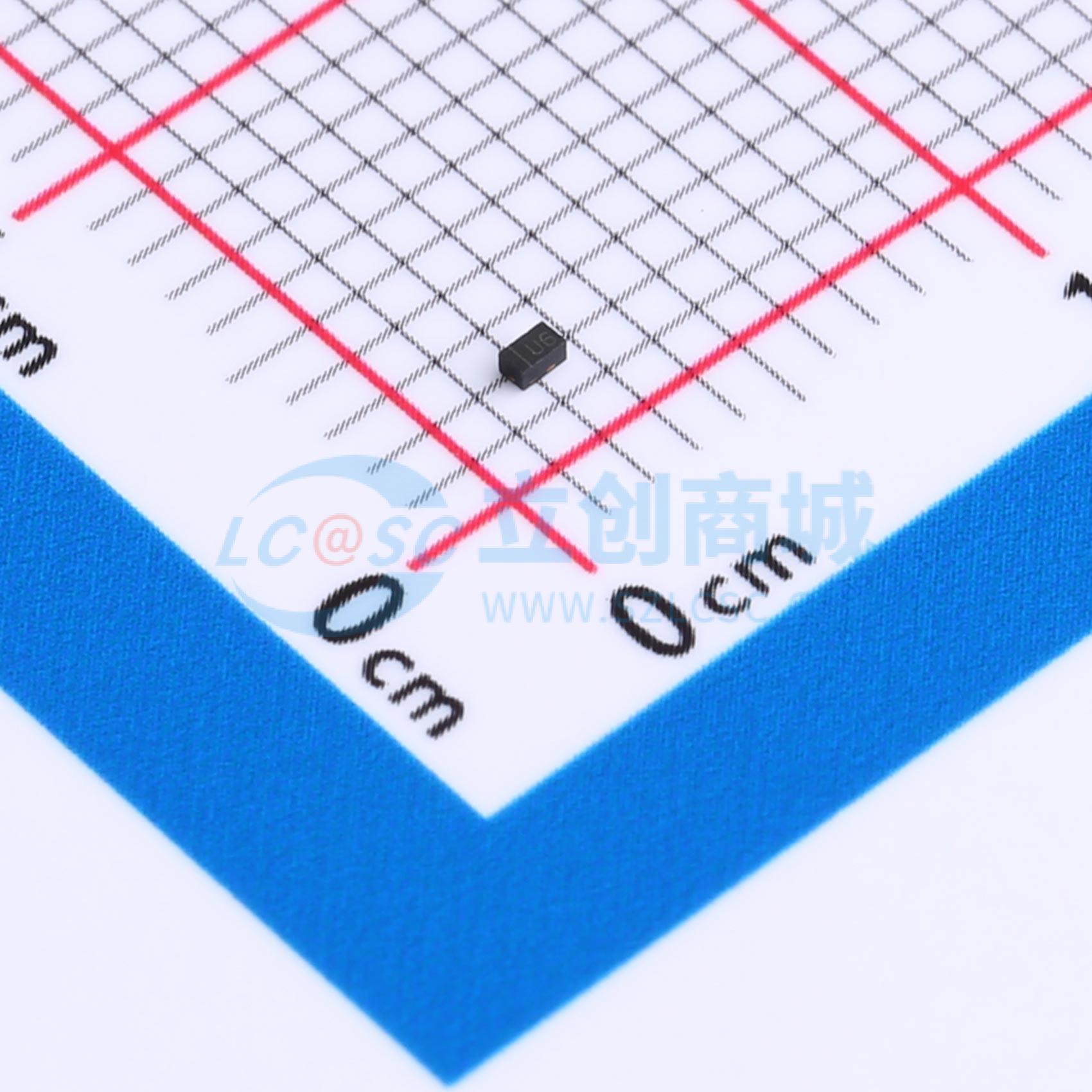

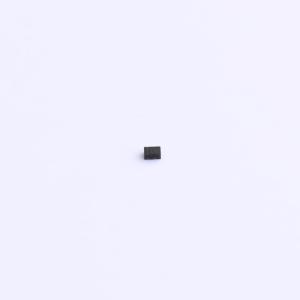

温馨提醒：图片仅供参考，商品以实物为准
DRTR5V0U1LPQ-7B
TVS 5.5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。小尺寸与高ESD浪涌能力的结合使其非常适合用于汽车应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DRTR5V0U1LPQ-7B
- 商品编号
- C1849658
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10V；1.7V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品概述
这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。小尺寸与高ESD浪涌能力的结合，使其非常适合用于汽车应用。
商品特性
- IEC 61000-4-2（ESD）：空气放电±15kV，接触放电±8kV
- 1通道ESD保护
- 典型通道输入电容低至1.0pF
- 薄型封装（最大0.53mm）和超小PCB占位面积（最大1.08mm * 0.68mm），适用于紧凑型便携式电子设备
- 通常用于高速端口，如USB 2.0、IEEE1394、串行ATA、DVI、HDMI、PCI
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
- 通过AEC-Q101标准认证，可靠性高
- 具备生产件批准程序（PPAP）能力
应用领域
-USB模块-HDMI端口-低压差分信号(LVDS)
