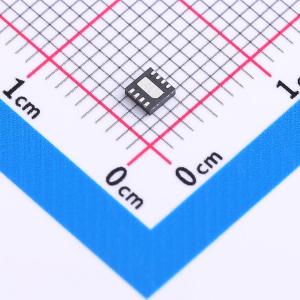

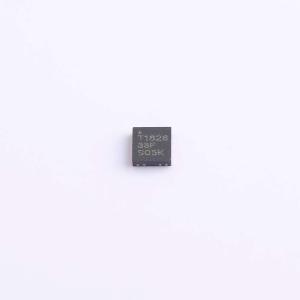

温馨提醒：图片仅供参考，商品以实物为准
TMP1826NGRR
TMP1826NGRR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP1826NGRR
- 商品编号
- C18221675
- 商品封装
- WSON-8-EP(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | ±0.2℃ | |
| 工作电压 | 1.7V~5.5V | |
| 待机电流 | 24uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 5.5ms | |
| 温度分辨率 | 16bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；可配置温度输出；片内非易失参数存储 |
商品概述
TMP1826是一款高精度、兼容1-Wire协议的数字输出温度传感器，集成2Kb EEPROM，工作温度范围为 -55°C 至 +150°C。在 +10°C 至 +45°C 的温度范围内，TMP1826的精度高达 ±0.1°C（典型值）/±0.2°C（最大值）。每个器件都配有工厂编程的64位唯一识别号，用于寻址和符合NIST可追溯性要求。TMP1826支持标准速度以满足传统应用需求，也支持90kbps数据速率的超速模式，可在1.7V至5.5V的宽电压范围内实现低延迟通信。
在最简单的操作模式下，TMP1826的1-Wire接口在数据引脚上集成了8kV IEC-61000-4-2 ESD保护，在总线供电模式下仅需单根连接线和接地回路，通过减少电线数量和外部保护组件，简化了设计并降低了成本。此外，还有VDD电源引脚可供需要专用电源的应用使用。
TMP1826上的2Kb EEPROM允许主机以64位为增量存储应用数据。通过用户可编程的256位页面大小写保护功能，可避免意外覆盖，该EEPROM可用作非易失性只读存储器。四个数字I/O引脚可配置用于通用功能、温度警报，或供主机识别器件在共享总线上的位置。
商品特性
- 具有多节点共享总线和循环冗余校验（CRC）的1-Wire接口
- 总线供电，工作电压为1.7V至5.5V
- 具备8kV接触放电的IEC 61000-4-2 ESD保护
- 具备功能安全能力，提供有助于功能安全系统设计的文档
- 高精度数字温度传感器（WSON封装）：
- 在 +10°C 至 +45°C 范围内，精度为 ±0.2°C（最大值）
- 在 -40°C 至 +105°C 范围内，精度为 ±0.3°C（最大值）
- 在 -55°C 至 +150°C 范围内，精度为 ±0.4°C（最大值）
- 高精度数字温度传感器（VSSOP封装）：
- 在 0°C 至 +85°C 范围内，精度为 ±0.3°C（最大值）
- 在 -55°C 至 +150°C 范围内，精度为 ±0.5°C（最大值）
- 温度测量电流为94μA
- 关断电流为1.3μA
- 16位温度分辨率为7.8125m°C（1 LSB）
- 超速模式下数据速率高达90kbps
- 灵活的用户可编程短地址模式，可加快器件寻址速度
- 2Kb EEPROM特性：
- 以64位块大小进行写操作
- 连续读取模式
- 具备256位页面大小的写保护读取功能
- 编程电流为178μA
- 具备NIST可追溯的工厂编程不可擦除64位识别号，用于器件寻址
- 四个可配置的开漏数字输入输出和温度警报
应用领域
- 工厂自动化与控制
- 家电
- 医疗配件
- 持续气道正压通气（CPAP）机器
- 电池充电器IC
- 电动汽车充电基础设施
- LED照明
- 温度变送器
- 冷链
