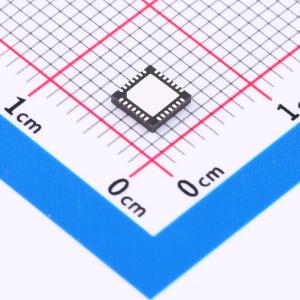

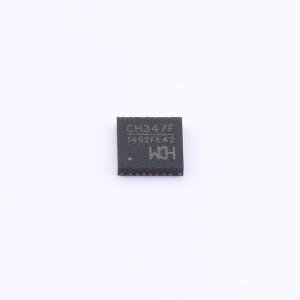

CH347F

CH347是一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口和JTAG接口。在异步串口方式下，提供两个高速串口，支持RS485收发使能控制、硬件流控和常用MODEM联络信号，用于为计算机扩展异步串口或将普通串口设备升级至USB总线。在同步串行接口方式下，提供一个2线I2C接口和一个4线SPI接口，用于为计算机扩展同步串行接口，操作EEPROM、FLASH和传感器等器件。在JTAG接口方式下，提供一个支持4/5/6线接口的JTAG接口，用于为计算机扩展JTAG接口，操作CPU、DSP、FPGA和CPLD等器件。在SWD接口方式下，提供一个SWD接口，用于为计算机扩展SWD接口，操作ARM MCU和CPU等器件。

• 480Mbps高速USB设备接口，外围仅需晶振和电容。
• 内置EEPROM，可配置工作模式、芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。
• 单一3.3V供电。CH347F支持I/O独立供电，支持3.3V、2.5V、1.8V电源电压。
• 提供TSSOP-20和QFN28无铅封装，符合RoHS标准。
• 多种工作模式，适应高速USB转接应用需求。
• 内置固件，仿真标准串口，用于升级原串口外围设备或通过USB增加额外串口。
• 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
• 硬件全双工串口，内置独立收发缓冲区，通讯波特率支持1200bps ~ 9Mbps。
• 串口支持5/6/7/8个数据位，支持无校验/奇校验/偶校验/空白校验/标志校验，支持1/2个停止位。
• 每个串口内置12K字节接收FIFO，4K字节发送FIFO。
• 支持常用MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
• 支持CTS和RTS硬件自动流控。
• 支持半双工，提供串口发送状态指示TNOW，可用于控制RS485收发切换。
• 支持最多8路GPIO输入输出功能。
• 通过外加电平转换器件，支持RS232、RS485、RS422等接口。
• I2C接口作为主机模式，提供SCL和SDA信号线，支持多种传输速度，频率可达1MHz。
• 通过计算机API配合，可灵活操作2线接口的A/D、D/A、EEPROM和传感器等器件。
• SPI接口作为主机模式，提供SCS、SCK/CLK、MISO/SDI/DIN、MOSI/SDO/DOUT四根信号线。
• 支持2根片选信号线，可分时操作2个SPI接口设备。
• 支持8位/16位数据结构，支持MSB和LSB传输。
• 支持SPI模式0/1/2/3，支持传输频率配置，频率可达60MHz。
• 支持硬件DMA发送和接收。
• 通过计算机API配合，可灵活操作4线接口的FLASH、MCU、传感器等器件。
• JTAG接口作为主机模式，提供TMS、TCK、TDI、TDO、TRST（可选）和SRST（可选）信号线。
• 支持高速USB数据传输。
• 通过计算机API配合，可灵活操作CPU、DSP、FPGA、CPLD、MCU等器件。
• SWD接口作为主机模式，提供SWDCLK、SWDIO信号线。
• 通过计算机API配合，可灵活操作ARM MCU和CPU等器件。
