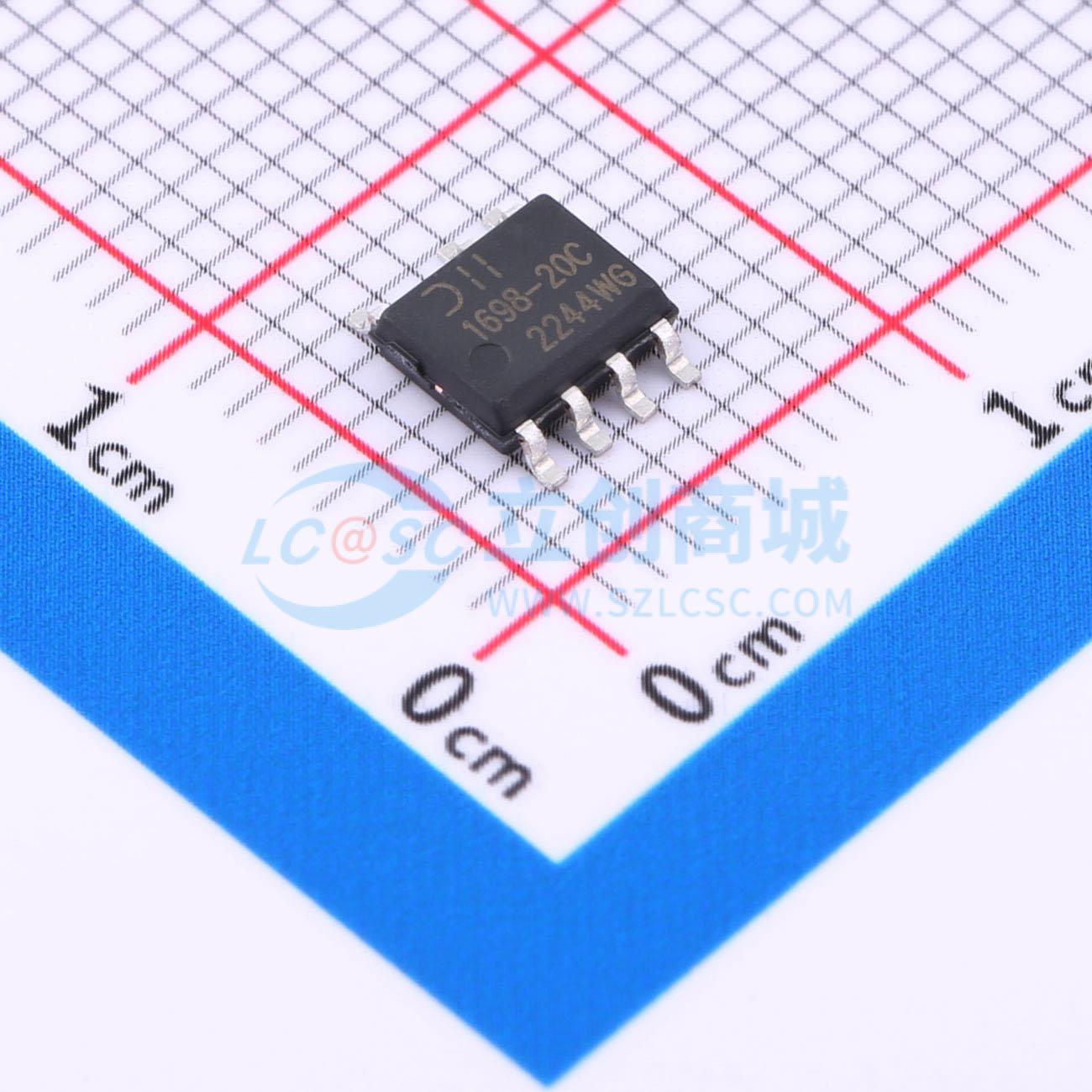

AL1698-20CS7-13

AL1698是一款高性能、高功率因数、高效率、高精度的降压-升压及反激式可控硅调光LED驱动器，适用于可控硅调光LED灯应用。AL1698拓扑结构可在宽输入电压和负载调节范围内提供精确的输出电流。其宽开关频率工作于边界导通模式（BCM），便于进行EMI/EMC设计和测试，以满足最新的法规标准。 AL1698 LED驱动器内置高压JFET，可实现系统快速启动，并使用户能够轻松设计出稳定的VCC电源。AL1698还集成了一个600V/2A的高压MOSFET。它可用于230VAC可控硅调光应用，无需外部高压MOSFET和VCC启动电阻，从而降低系统物料清单（BOM）成本。AL1698内置热折返保护触发点，可自动降低输出电流。其他保护功能可提高LED照明系统的安全性和可靠性。 AL1698的调光曲线符合NEMA SSL6标准。AL1698适用于多种调光器，包括前沿和后沿调光器，可实现低至1%的深度调光。

• 精确的电流检测容差：±3%
• 低工作电流：310µA
• 单绕组电感
• 广泛的调光器兼容性
• 集成600V/2A MOSFET
• 集成高压JFET
• 符合NEMA SSL6调光曲线
• 内部保护功能：
  • 欠压锁定（UVLO）
  • 前沿消隐（LEB）
  • 逐周期过流保护（OCP）
  • 输出开路/短路保护（OVP/OSP）
  • 热折返保护（TFP）
  • 过温保护（OTP）
• SO-7封装
• 完全无铅且符合RoHS标准
• 无卤素和锑。“绿色”器件
