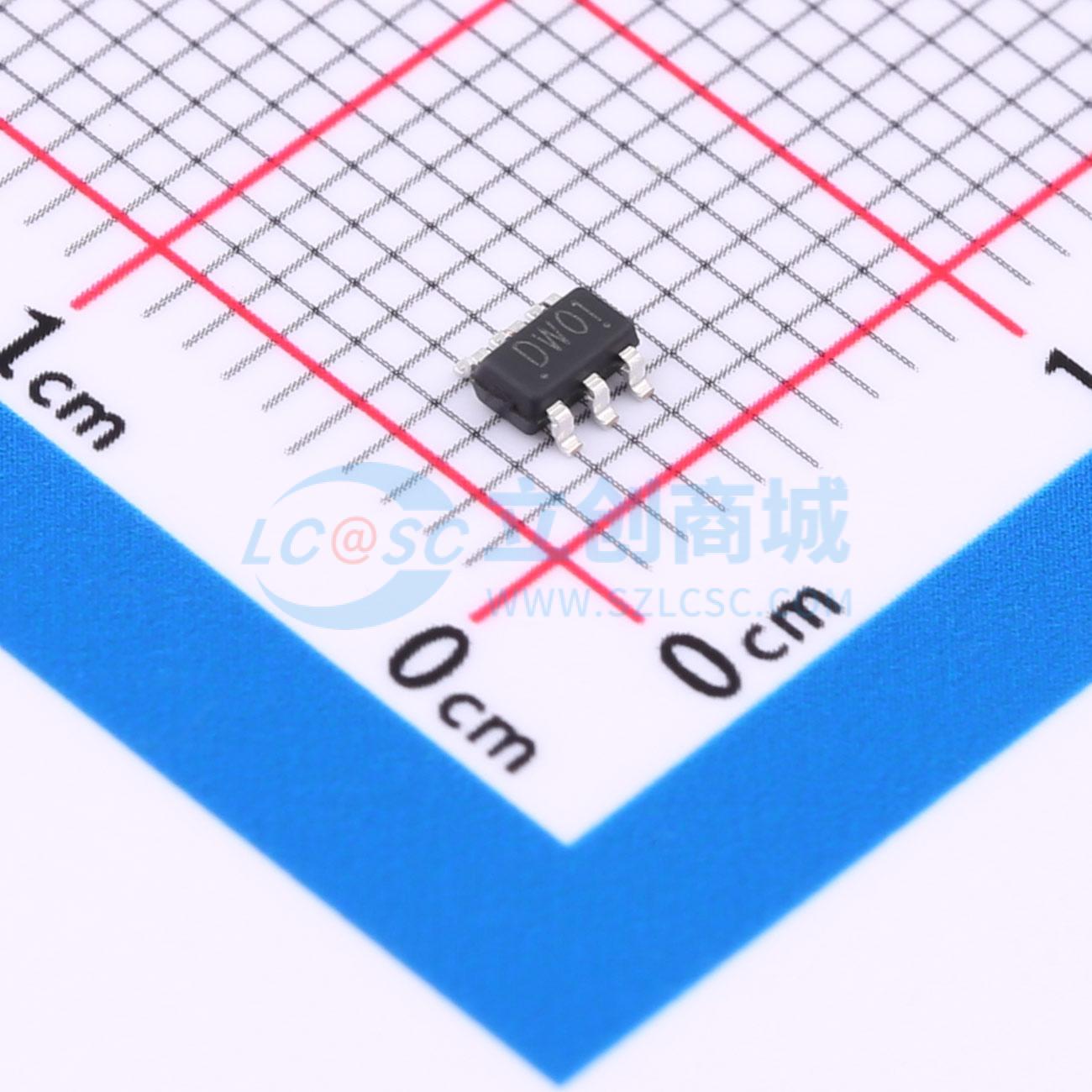

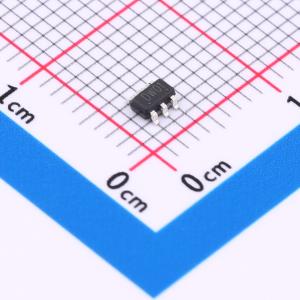

DW01

锂电池保护电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DVW01是为单节锂离子电池供电系统（例如手机电池包）而设计的专用芯片，用来防止锂离子电池因为过充电、过放电和（或）过流造成损坏或寿命减少。超小型的封装和较少的外部元件需求，使DVV01可以完美的集成到有限的电池包空间中去。精确的过充电保护电压确保了安全并充足的充电。
品牌名称: TECH PUBLIC(台舟)
商品型号: DW01
商品编号: C18212691
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.037067克(g)

商品参数

商品概述

DVW01是为单节锂离子电池供电系统（例如手机电池包）而设计的专用芯片，用来防止锂离子电池因为过充电、过放电和（或）过流造成损坏或寿命减少。超小型的封装和较少的外部元件需求，使DVV01可以完美的集成到有限的电池包空间中去。精确的过充电保护电压确保了安全并充足的充电。低功耗设计使芯片在电池工作及储存期间静态功耗极低。

商品特性

锂离子可充电电池高精度的电压检测功能：
- 过充电检测电压 4.28V 精度 ±30mV
- 过充电恢复电压 4.10V 精度 ±50mV
- 过放电检测电压 2.40V 精度 ±100mV
- 过放电恢复电压 3.00V 精度 ±100mV
OV充电功能低电流消耗：
- 工作模式：典型值 3.0μA (VCC = 3.6V)
- 过放状态：VDD = 2.0V 时，1.0μA (最大值)
工作温度范围：-40°C ~ +85°C
封装：SOT - 23 - 6

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	1.5V~8V
	充电饱和电压	4.28V
	放电截止电压	2.4V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	3uA
