温馨提醒：图片仅供参考，商品以实物为准

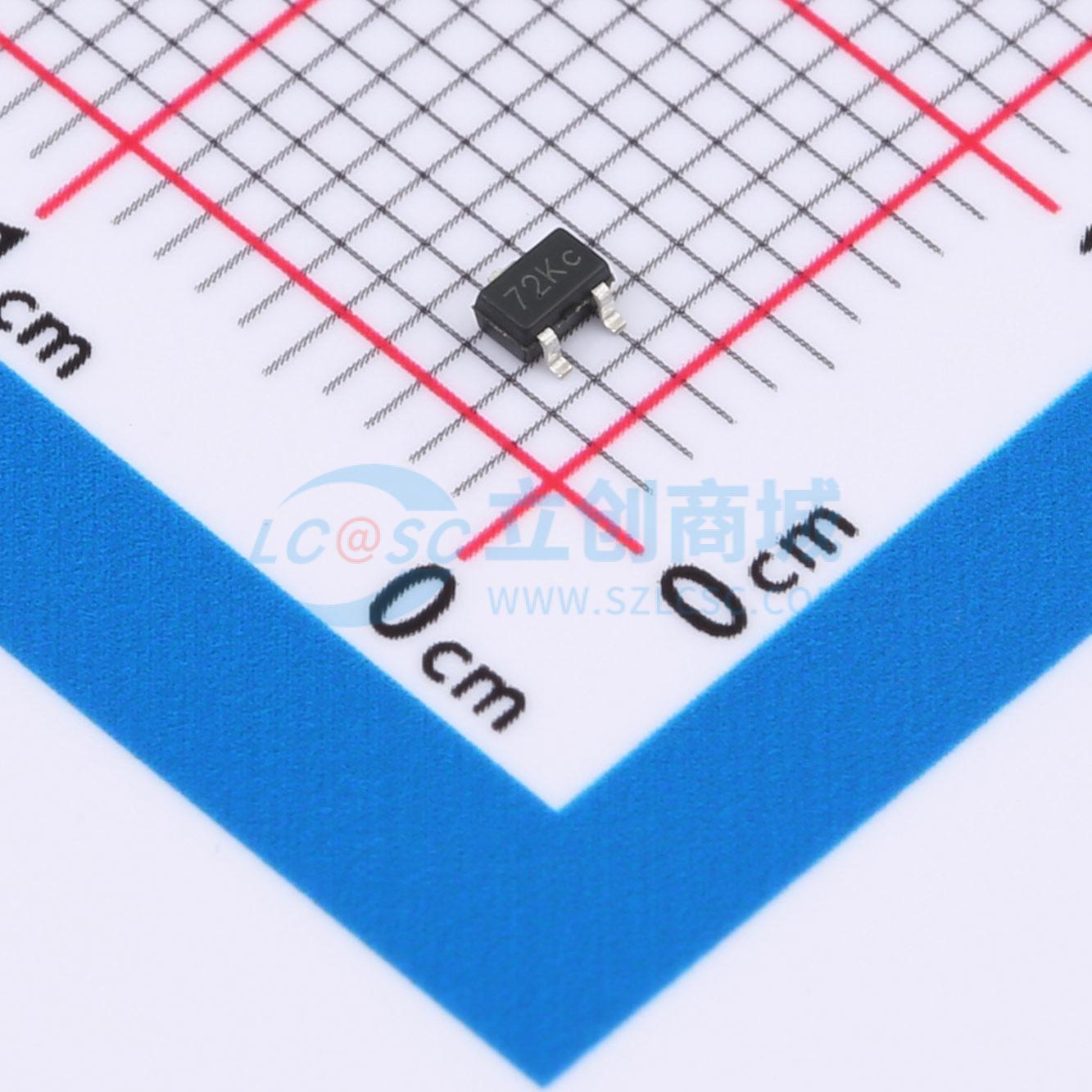

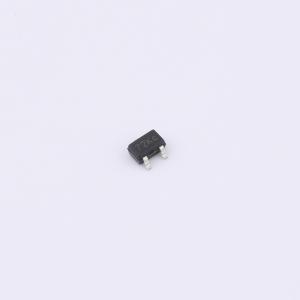

2N7002PW
耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 场效应管(MOSFET)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 2N7002PW
- 商品编号
- C18212687
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.0288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 4Ω@4.5V,0.5A | |
| 耗散功率(Pd) | 250mW | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 440pC@10V | |
| 输入电容(Ciss) | 47.2pF | |
| 反向传输电容(Crss) | 4.7pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 7.3pF |
商品特性
- 低导通电阻
- N沟道MOSFET
- 低输入电容
- 快速开关速度
- 静电放电（ESD）保护
应用领域
- 直流-直流（DC-DC）转换器
- 电源管理功能
- 电池供电系统和固态继电器
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
