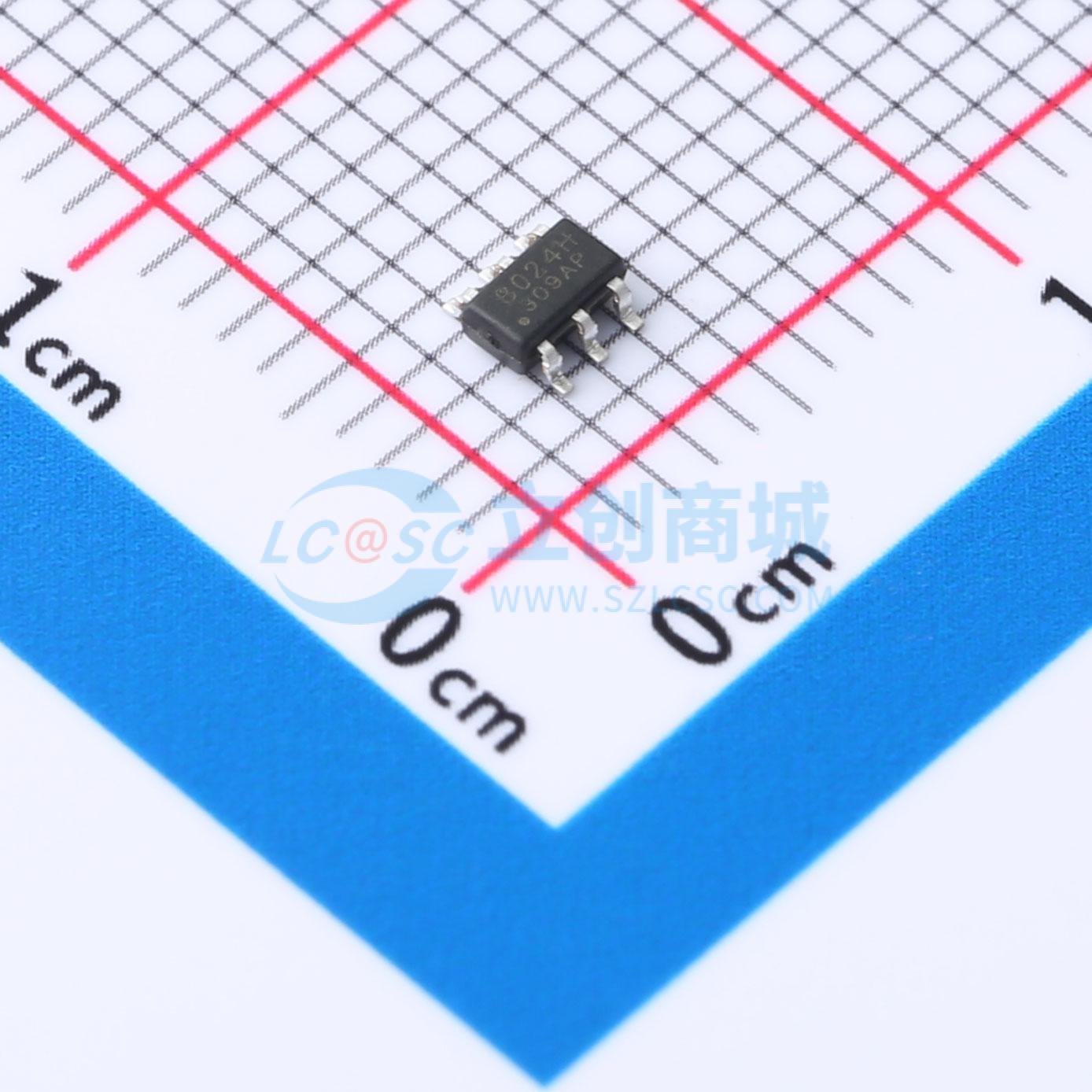

HD8024H

马达驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 最大持续输出电流达到0.6A，最大峰值输出电流达到1A。功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到8V。
品牌名称: Broadic(展恒电子)
商品型号: HD8024H
商品编号: C18208854
商品封装: SOT23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

最大持续输出电流达到0.6A，最大峰值输出电流达到1A。功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖2V到8V。27°C，VDD = 6.5V条件下最大持续输出电流达到0.8A，最大峰值输出电流达到1A。该单路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时(典型值150°C)，产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。

商品特性

低待机电流 (小于0.1uA)
低导通内阻，MOSFET功率开关管采用MOS工艺设计，功率管100毫安通道功率管内阻0.5欧姆，500毫安通道功率管内阻0.7欧姆
内部集成续流二极管，无需外接续流二极管
超小型封装尺寸，采用SOT23 - 6封装，含引脚外形尺寸2.92mm * 2.8mm
输入电流集成约15K对地下拉电阻
内置带迟滞效应的过热保护电路 (TSD)
抗静电等级：3KV (HBM)

应用领域

遥控玩具飞机尾翼
遥控玩具飞机舵机
玩具直流电机驱动
数码产品的马达驱动

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	-
	峰值电流	1A

	属性	参数值
	工作电压	2V~8V
	导通电阻	500mΩ
	静态电流(Iq)	90uA
	工作温度	-20℃~+85℃
