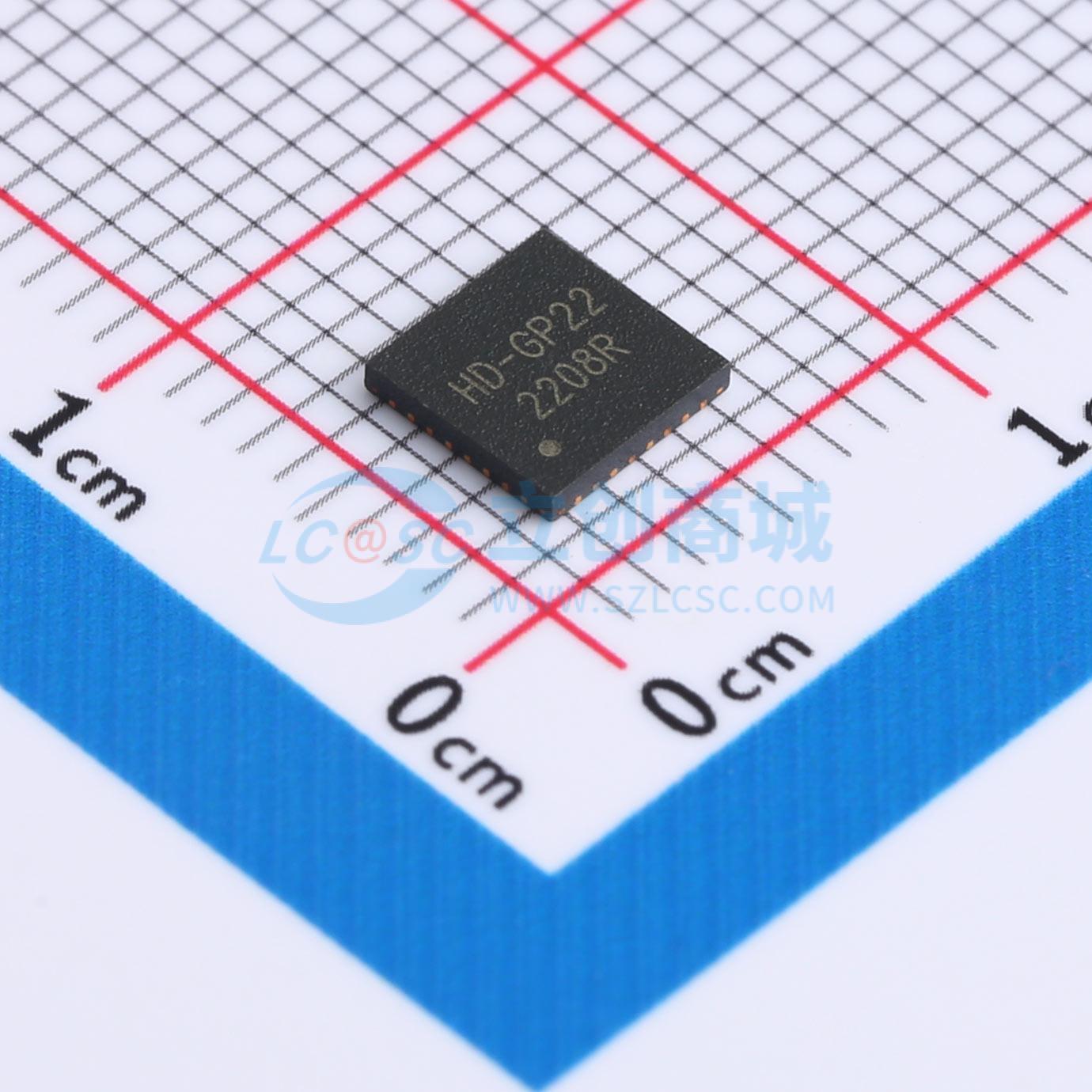

温馨提醒：图片仅供参考，商品以实物为准
HD-GP22
超声波计量芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HD-GP22 是一款高精度时间测量(TDC)电路，内部集成了模拟比较器、模拟开关、施密特触发器等器件，从而大大简化了外围电路。同时内部增加了第一波检测功能，使抗干扰能力大大提高。内部比较器的 offset 可编程范围为 ±35mV，可提高采样精度。
- 品牌名称
- Broadic(展恒电子)
- 商品型号
- HD-GP22
- 商品编号
- C18208855
- 商品封装
- QFN-32
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 4 | |
| 工作电压 | 2.5V~3.6V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | - | |
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 20MHz | |
| 静态电流 | 0.1uA | |
| 积分非线性 | 0.1LSB |
商品概述
HD-GP22 是一款高精度时间测量(TDC)电路，内部集成了模拟比较器、模拟开关、施密特触发器等器件，从而大大简化了外围电路。同时内部增加了第一波检测功能，使抗干扰能力大大提高。内部比较器的 offset 可编程范围为 ±35mV，可提高采样精度。用户可以读取第一个回波脉冲的相对宽度来判断接收信号强度的提示。通过这个提示可以判断超声波换能器异常、管壁覆盖物增多、水中有气泡等异常检测。HD-GP22 非常适合于高动态范围的超声波水表的应用。
商品特性
- 测量范围1：
- 单通道双精度45ps
- 双通道典型精度90ps
- 测量范围3.5ns(0ns)到2.5μs，20ns 最小脉冲间隔，最多接受4 个脉冲
- 在测量范围1 中最高可达1 百万次测量每秒
- 测量范围2：
- 单通道典型90ps 分辨率
- 双精度模式45ps，四精度模式22ps
- 测量范围500ns 到4ms，3 个脉冲测量能力，带有自动3 个数据处理功能
- 温度测量单元：
- 2 个或4 个传感器，PT500/PT1000 或者更高
- 内部集成施密特触发器应用外部施密特触发器16 - 位有效精度，应用内部低噪声触发器17.5 - 位有效精度
- 超低测量功能(每30 秒测量一次时为0.08μA)
- 模拟输入电路：
- 斩波稳定低漂移比较器，可编程offset，±35mV
- 第一个波检测：在第一波检测后比较器自动调整offset 到0，可以选择相对于第一个波的测量回波
- 第一个波脉冲宽度测量用于信号质量检测以及气泡的检测
- 用于输入选择的内部集成模拟开关
- 外部电路仅需要2 个电阻和2 个电容
- 特殊功能：
- 脉冲发生器最多可发127 个脉冲
- 上升和/或下降沿触发
- 高精度stop 屏蔽窗口设置
- 低功耗32kHz 振荡器(500nA)
- 时钟标定单元
- 7x32 位EEPROM
- 4 - 线制SPI 接口
- 工作电压2.5V 至3.6V
- 工作温度 -40°C 至 +125°C
- QFN32/LQFP32 封装
应用领域
- 超声波热量表
- 水表
- 激光测距
