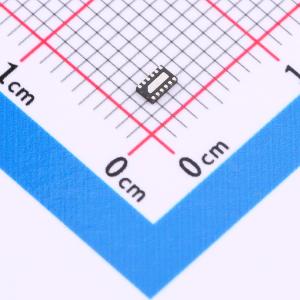

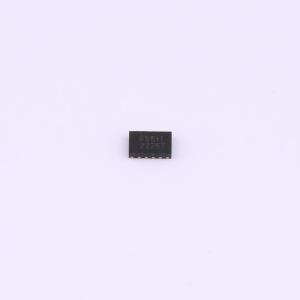

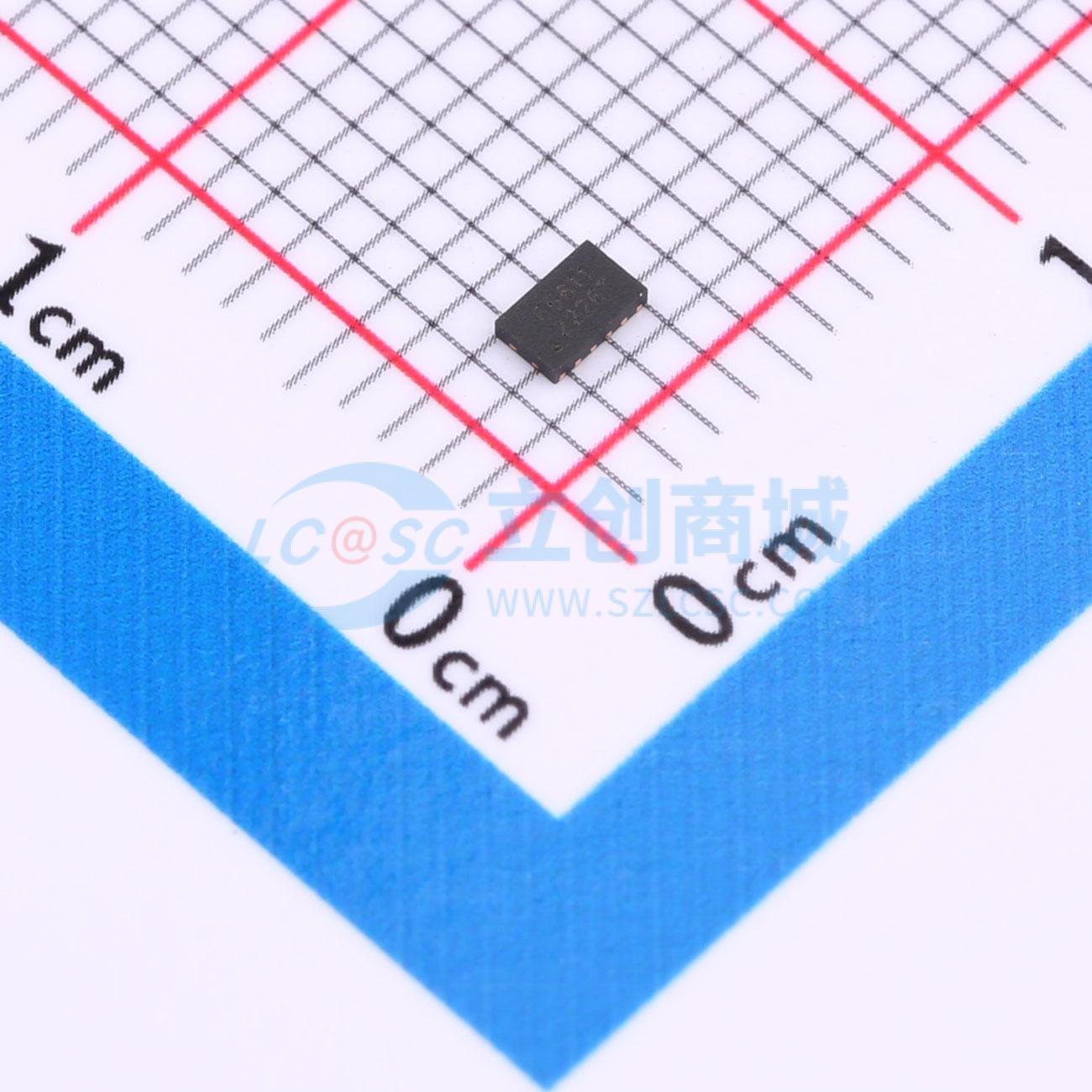

温馨提醒：图片仅供参考，商品以实物为准
SL6802
升降压型 200mA 2.9V~4.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL6802 是一个三路 DC-DC 转换器,设计用于驱动 AMOLED 显示面板,需要 3 个供电轨。它集成了一个 200mA 升压转换器 VPOS、一个 200mA 反相转换器 VNEG 和一个 20mA 辅助 LDO AVDD。该设备特别适合电池供电产品,主要关注整体系统效率。数字控制允许编程 VNEG 的输出电压。具有优秀的线路和负载调节、软启动、限流、热关断和短路保护功能。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL6802
- 商品编号
- C18208634
- 商品封装
- DFN-12(1.5x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.0315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.9V~4.5V | |
| 输出电流 | 200mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 升压式；反相式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SL6802是一款三通道DC-DC转换器，专为驱动需要3路电源轨的AMOLED显示屏而设计。它集成了一个200mA升压转换器VPOS、一个200mA反相转换器VNEG和一个20mA辅助LDO AVDD。该器件特别适用于电池供电产品，这类产品主要关注的是整个系统的效率。数字控制允许以数字步长对VNEG进行编程。此外，还集成了出色的线性和负载调节、带受控浪涌电流限制的软启动、热关断和短路保护功能。
商品特性
- 工作输入电压范围为2.9V至4.5V
- 升压转换器（VPOS）输出电压为4.6V
- 输出电流为200mA
- 精度为0.5%（25℃至85℃）
- 反相转换器（VNEG）输出电压可编程，范围为-1.4V至-4.4V（默认-2.2V）
- 输出电流为200mA
- LDO（AVDD）默认输出3.3V或低于输入电压
- 输出电流为20mA
- 效率 > 90%
- 出色的线性和负载调节
- 短路保护
- 热关断
应用领域
- 用于手机、多媒体播放器、摄像机、数码相机和可穿戴设备等便携式设备中的AMOLED电源。
