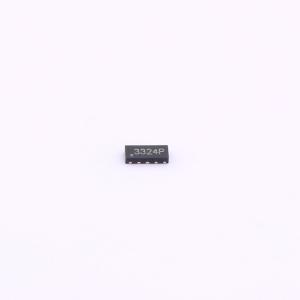

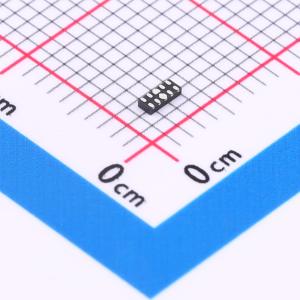

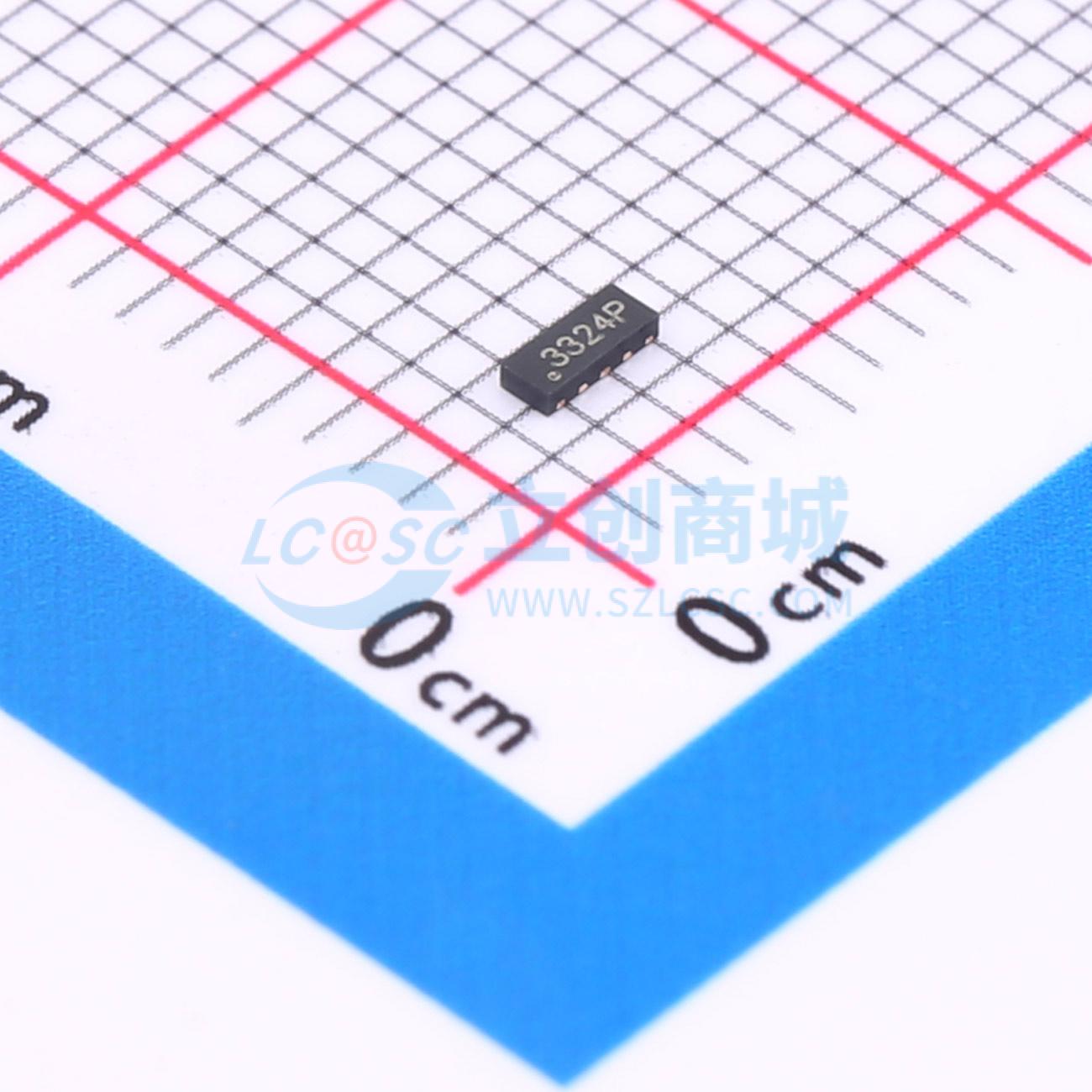

温馨提醒：图片仅供参考，商品以实物为准
SLESD3324P
单向TVS 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLESD3324P是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。SLESD3324P典型电容仅为0.2 pF（I/O到I/O），旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）标准（4级，±15 KV空气放电、±8 KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SLESD3324P采用超小型DFN2510封装。每个SLESD3324P器件可保护四条高速数据线。超低电容、超小尺寸和高ESD抗扰度的综合特性，使SLESD3324P非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD3324P的低钳位电压可确保受保护IC承受的应力最小。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD3324P
- 商品编号
- C18208626
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲功率(Ppp) | 56W@8/20us | |
| 击穿电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品概述
SLESD3324P是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。SLESD3324P典型电容仅为0.2 pF（I/O到I/O），旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）标准（4级，±15 KV空气放电、±8 KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 SLESD3324P采用超小型DFN2510封装。每个SLESD3324P器件可保护四条高速数据线。超低电容、超小尺寸和高ESD抗扰度的综合特性，使SLESD3324P非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD3324P的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，±20 KV（接触放电）、±25 KV（空气放电）
- 符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns），可应对电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（2.5mm * 1.0mm * 0.55mm）
- 可保护四条数据线
- 低电容：0.2 pF（I/O到I/O）
- 低漏电流
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8 KV接触放电的ESD冲击
应用领域
- 串行ATA
- PCI Express
- MDDI端口
- USB 2.0/3.0电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
