商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 45mA | |
| 工作温度 | - | |
| 单电源 | 3V~18V | |
| 双电源(Vee~Vcc) | 1.5V~9V；-9V~-1.5V |
商品概述

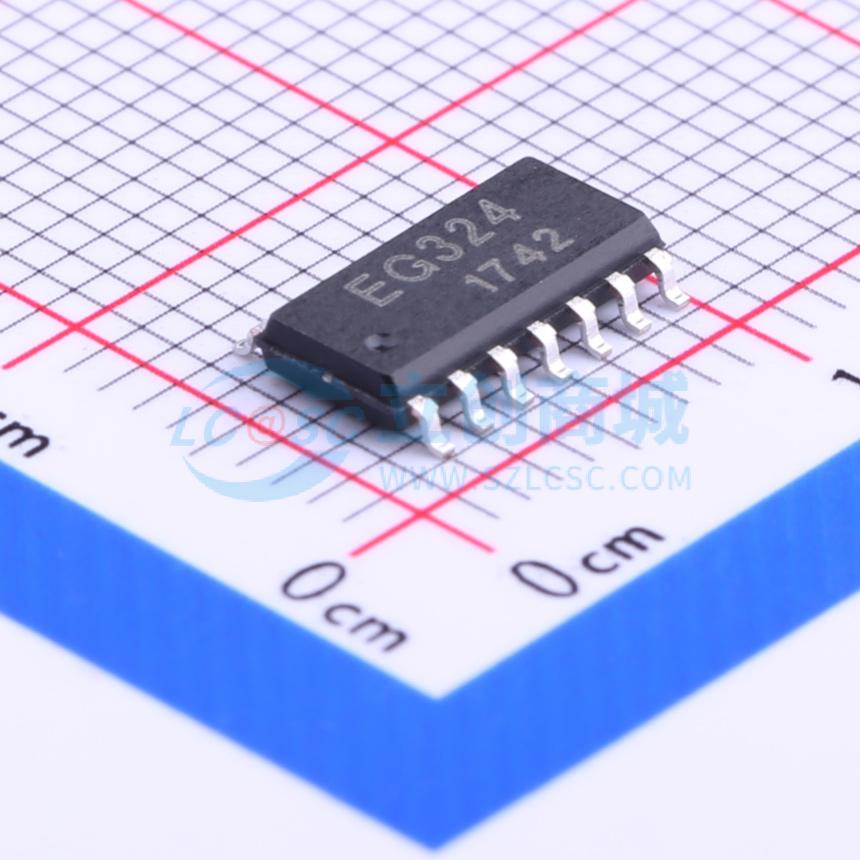

EG324内部包括有四个独立的、内置频率补偿的高增益电压运算放大器。在很宽的电源电压范围内适用于单电源或双电源工作模式。电源漏电流独立于电源电压的大小。 EG324的封装形式包括DIP-14、SOP-14。
商品特性
- 宽电源电压范围：单路电源：3V~18V，双路电源：±1.5V~±9V
- 输入共模电压包括地
- 大电压增益：100dB(典型)
- 低输入偏置电流：20nA(典型)
- 低输入失调电压：2mV (典型)
- 低工作电流：0.25mA（典型）
应用领域
- 电池充电器
- 无绳电话
- 开关电源
