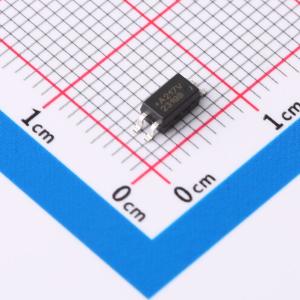

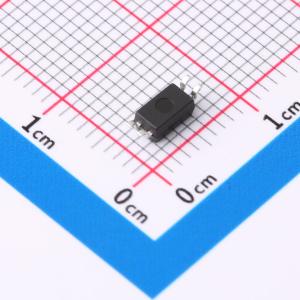

温馨提醒：图片仅供参考，商品以实物为准
ACPL-217-56BE
直流输入，半间距光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL - 217是一款直流输入、单通道、半间距光电晶体管光耦合器，包含一个与光电晶体管光耦合的发光二极管。它采用4引脚SO封装。输入 - 输出隔离电压额定值为3750VRMS
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-217-56BE
- 商品编号
- C18198798
- 商品封装
- SOIC-4
- 包装方式
- 编带
- 商品毛重
- 0.145098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 9V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
ACPL-217是一款直流输入、单通道、半间距光电晶体管光耦合器，包含一个与光电晶体管光耦合的发光二极管。它采用4引脚SO封装。 输入-输出隔离电压额定值为3750V_RMS。典型响应时间t_r为2 μs，在输入电流为5 mA时，最小电流传输比（CTR）为50%。
商品特性
- 电流传输比（CTR）：在l_F = 5 mA、V_CC = 5V时，最小为50%
- 高输入-输出隔离电压（V_ISO）：3750V_RMS
- 非饱和响应时间（t_r）：在V_CC = 10V、I_C = 2 mA、R_L = 100Ω时，典型值为2 μs
- SO封装
- 共模抑制比（CMR）：典型值为10 kV/μs
- 安全和法规认证 – cUL – IEC/EN/DIN EN 60747-5-2
- 可选选项 – CTR等级0、A、B、C和D
应用领域
- 可编程控制器、计算机的输入/输出接口
- 顺序控制器
- 系统设备、测量仪器
- 不同电位和阻抗电路之间的信号传输
