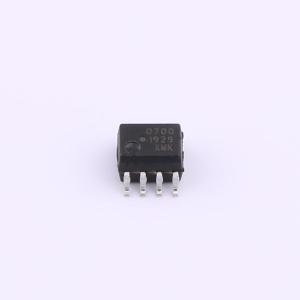

HCPL-0700-500E
HCPL-0700-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些高增益系列耦合器使用发光二极管和集成高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与TTL兼容的饱和电压和高速操作。如有需要，VCC和V0端子可以连接在一起，以实现传统的光电达林顿操作。基极接入端子允许进行增益带宽调整
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0700-500E
- 商品编号
- C18198803
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 300% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 传播延迟 tpLH | 50us | |
| 传播延迟 tpHL | 50us | |
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 135mW | |
| 正向压降(Vf) | 1.7V |
应用领域
- 地线隔离大多数逻辑系列：TTL/TTL, CMOS/TTL, CMOS/CMOS, LSTTL/TTL, CMOS/LSTTL
- 低输入电流线路接收器
- 高电压绝缘 (HCNW139/138)
- EIA RS-232C 线路接收器
- 电话振铃检测器
- 117 Vac 线路电压状态指示器：低输入功率损耗
- 低功耗系统：地线隔离
