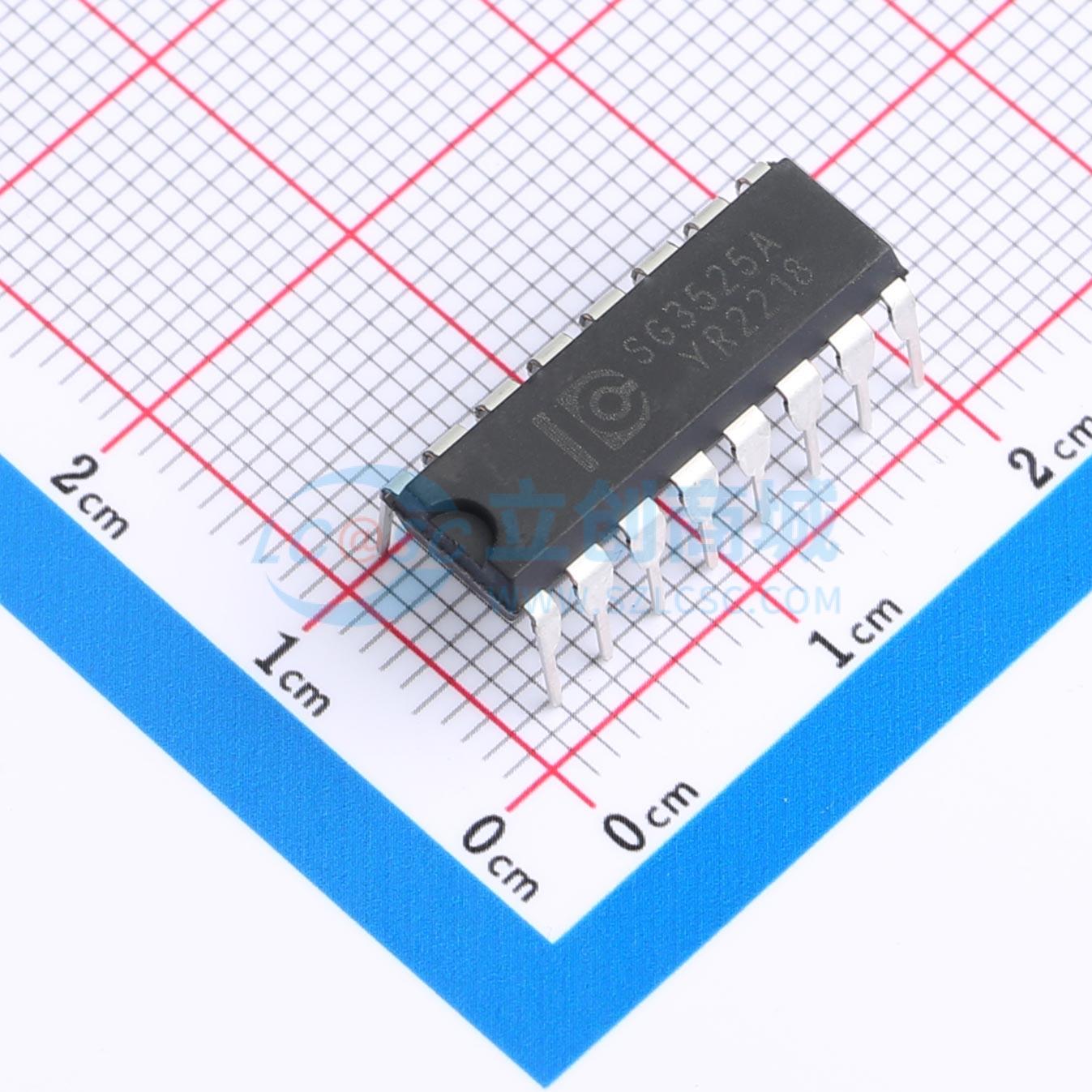

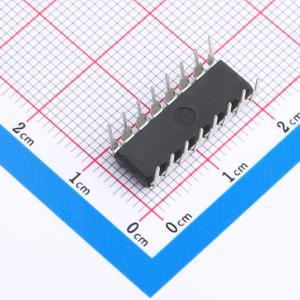

SG3525S
PWM控制芯片SG3525S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SG3525S是一款用于所有类型开关电源的PWM控制芯片,可以改进性能并减少外部元器件数量。具有5.1V±1.0%的平衡参考电压,100Hz到400kHz的振荡器范围,分离振荡器同步引脚,可调死区控制,输入欠压闭锁等功能。封装为DIP16。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- SG3525S
- 商品编号
- C18197890
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.6215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8V~35V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100Hz~400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃@(TA) | |
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - |
商品概述
SG3525S用于所有类型的开关电源上，都可以改进其性能和减少外部元器件数量。芯片 +5.1V基准电压精度为 ±1%，由于基准电压值在误差放大器的输入共模电压范围内，因此无需外接电阻。SG3525S可以工作在主从模式，也可以与外部时钟同步。通过Cr与放电端之间的电阻可以调节死区时间。芯片内部其他功能电路还包括：软启动电路、关断电路、欠压锁定电路。SG3525S控制芯片的输出级为大功率图腾柱式输出，其电路电流和吸收电流超过200mA，其给出逻辑电平为或非，关断状态时为低电平。
商品特性
- 分离振荡器同步引脚
- 可调死区控制
- 输入欠压闭锁锁存脉宽调制以防止多个脉冲逐脉冲关机
- 双源／下陷输出：±400mA Peak
