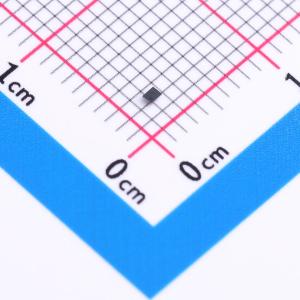

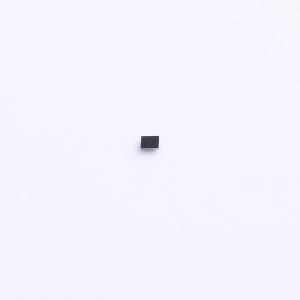

温馨提醒：图片仅供参考，商品以实物为准

TPS628438YKAR

1.8V至5.5V，600mA，275nA IQ，小型降压转换器

描述: TPS62843是一款高效率、小型降压转换器,输入电压范围为1.8V至5.5V,输出电流为600mA,典型静态电流为275nA。该器件采用DCS-Control拓扑,支持低输出电压纹波和快速瞬态响应,适用于各种应用,如可穿戴设备、耳机、手机等。
品牌名称: TI(德州仪器)
商品型号: TPS628438YKAR
商品编号: C18197908
商品封装: DSBGA-6(0.6x1)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS62843是一款高效降压转换器系列产品，其典型工作静态电流超低，仅为275nA。该器件在禁用时的典型关断电流为4nA。该器件采用DCS控制技术，输出电压纹波低且对射频友好，可用于为无线电设备供电。该器件的典型开关频率为1.5MHz，在轻载（负载电流低至100μA及以下）情况下仍能保持高效率。通过将电阻连接到VSET引脚，可从3×18种预定义输出电压中进行选择，这使得该系列产品只需最少的无源元件即可适用于各种应用。 TPS62843是一款高频、同步降压转换器，典型静态电流超低，仅为275nA，芯片尺寸仅0.84mm²。在整个推荐工作范围内，该器件只需搭配1μH的小型电感器和10μF的输出电容器，是业内芯片和解决方案尺寸最小的产品之一。该器件采用德州仪器（TI）的DCS控制拓扑，在节能模式下可将高效工作区域扩展至微安级负载电流。TI的DCS控制（具有无缝过渡到节能模式的直接控制）是一种先进的调节拓扑，结合了滞环控制和电压模式控制的优点。DCS控制的特点包括出色的交流负载调节和瞬态响应、低输出纹波电压，以及在PFM和PWM模式之间的无缝切换。DCS控制包含一个交流环路，可感应输出电压（VOS引脚）并将信息直接反馈给快速比较器级。该比较器设置开关频率，在稳态工作条件下频率恒定，并能对动态负载变化做出即时响应。为实现精确的直流负载调节，采用了电压反馈环路。内部补偿调节网络搭配小型外部元件和低ESR电容器，可实现快速稳定的运行。

商品特性

输入电压范围：1.8V至5.5V
输出电压范围：0.4V至3.6V
典型静态电流：275nA
输出电流：600mA
输出电压精度：1%
典型关断电流：4nA
输出放电功能
通过单个电阻连接VSET引脚可选择输出电压
专为小型无源元件设计 – 1μH电感器
输出电容低至4μF
高电源抑制比（高达83dB）
节能模式下输出电压纹波低
对射频友好且瞬态响应快速的DCS控制
自动过渡到无纹波100%模式
支持0603电感器和0402电容器尺寸
采用6引脚、0.35mm间距、尺寸为0.84mm²的WCSP封装
与WCSP封装的TPS6280x系列（1A）引脚兼容
提供1.60mm×1.60mm的SOT563封装

应用领域

可穿戴电子设备
头戴式耳机、耳麦和耳塞
手机
医疗传感器贴片
助听器

数据手册PDF

放大查看下载PDF

交货周期

订货83-85个工作日

购买数量

(12000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个12000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~3.6V
	输出电流	600mA
	开关频率	1.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	275nA
	开关管(内置/外置)	内置
	输出类型	可调
