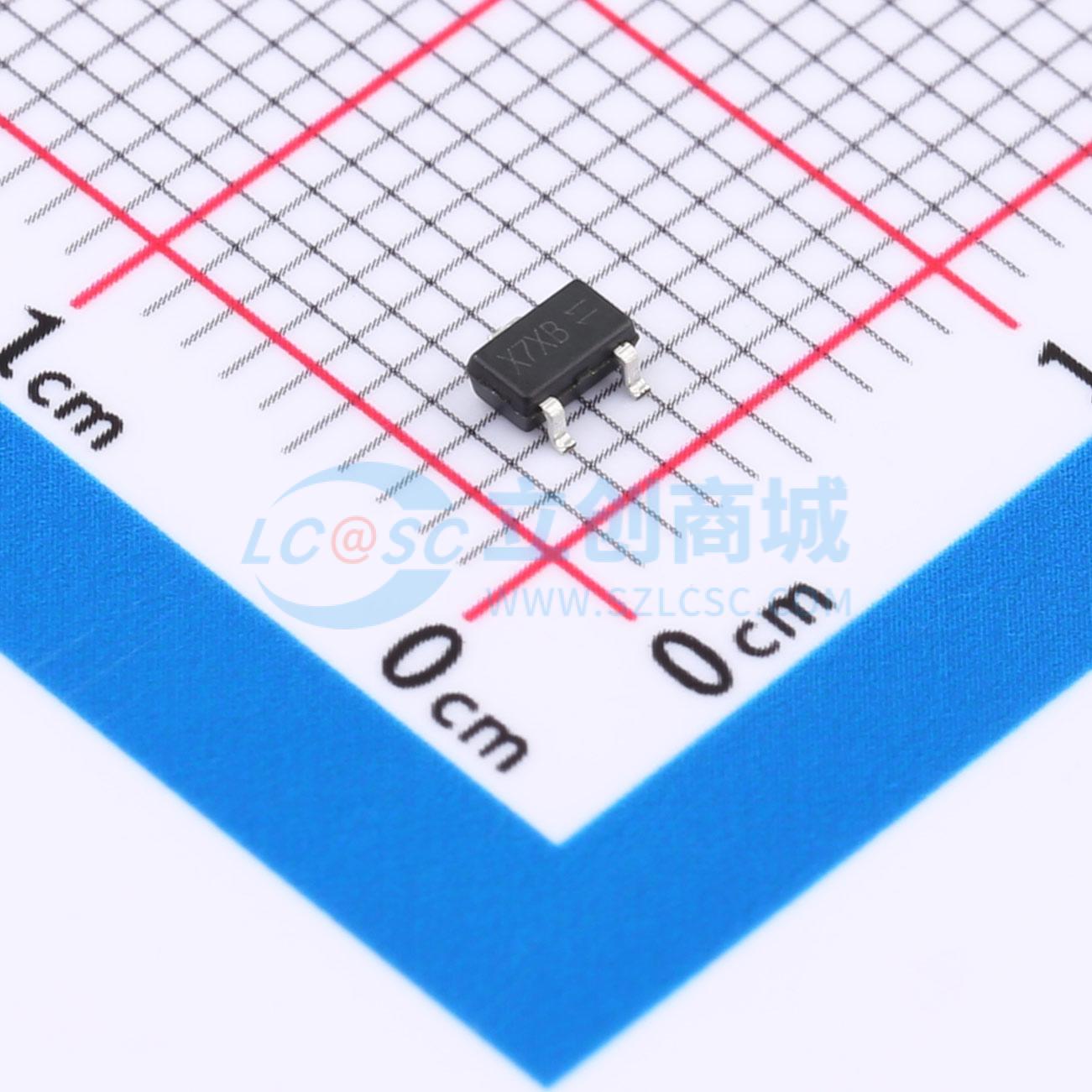

JSM2321A实物图

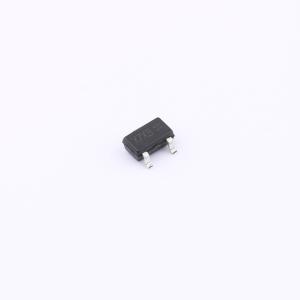

  • JSM2321A商品缩略图
  • JSM2321A商品缩略图
  • JSM2321A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

JSM2321A

-30V P沟道增强型MOSFET

描述
JSM2321A是P沟道逻辑增强型功率场效应晶体管,采用高单元密度先进沟槽技术制造,可实现出色的导通电阻(RDS(ON))。该器件适用于作为负载开关,或用于大多数同步降压转换器应用的脉宽调制(PWM)和栅极电荷电路。
品牌名称
JSMSEMI(杰盛微)
商品型号
JSM2321A
商品编号
C18193120
商品封装
SOT-23-3L​
包装方式
编带
商品毛重
0.035109克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)5.6A
导通电阻(RDS(on))75mΩ@4.5V
耗散功率(Pd)1.4W
阈值电压(Vgs(th))2V
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)-
反向传输电容(Crss)105pF
工作温度-
配置-
类型P沟道
输出电容(Coss)272pF

商品概述

JSM2321A是一款P沟道逻辑增强型功率场效应晶体管,采用高单元密度先进沟槽技术制造,可提供出色的漏源导通电阻(RDS(ON))。 该器件适用于大多数同步降压转换器应用中的负载开关、PWM和栅极电荷应用。 P沟道

商品特性

  • -30V/-5.6A,RDS(ON) = 37mΩ(典型值)@VGS = -10V
  • -30V/-4.3A,RDS(ON) = 52mΩ(典型值)@VGS=-4.5V
  • 为极低的 \mathsfRDS(ON) 进行超高设计
  • 出色的导通电阻和最大直流电流能力
  • 完全符合RoHS标准
  • SOT23-3L封装设计

应用领域

-高频负载点同步-用于MB/NB/UMPC/VGA的降压转换器-DC/DC转换器-负载开关
