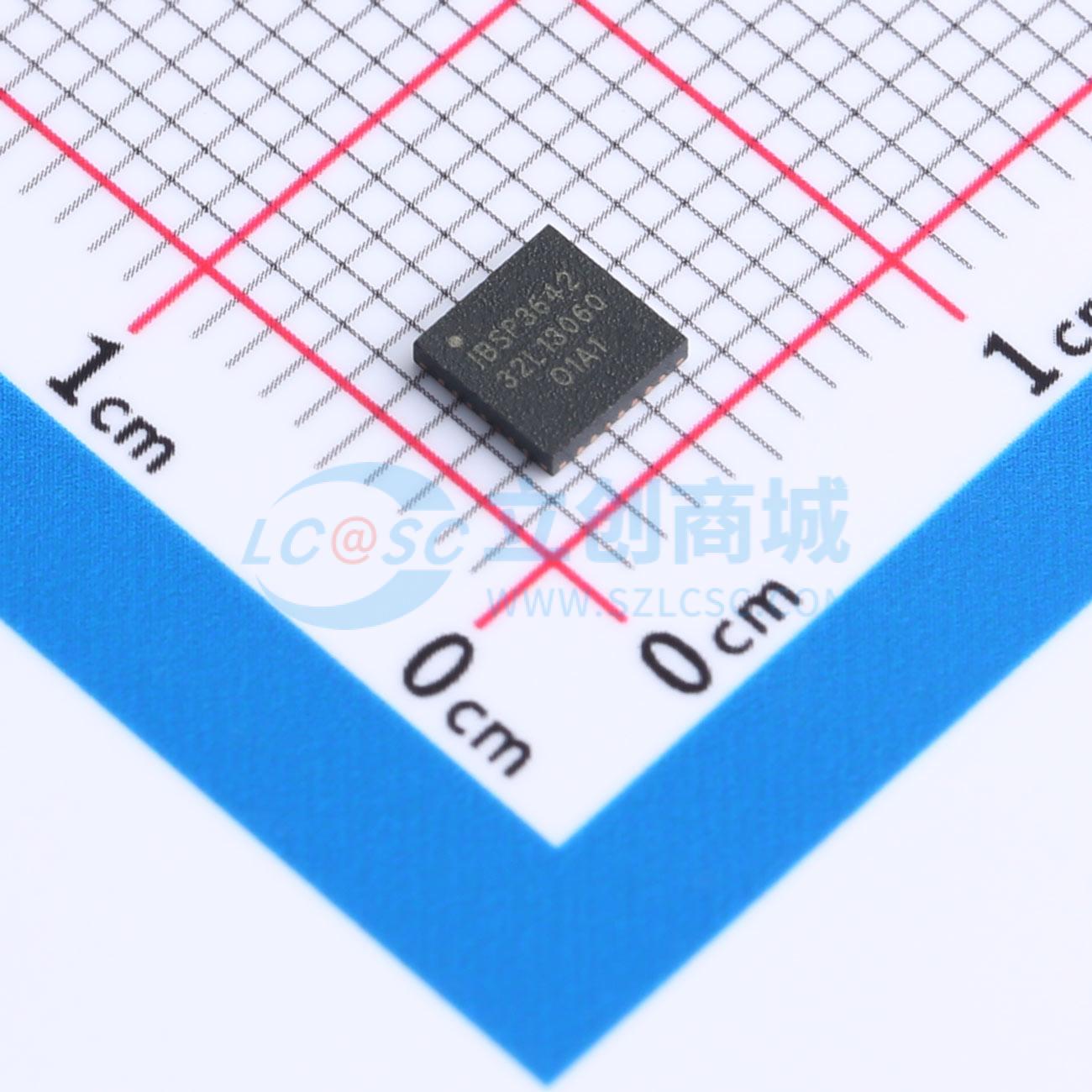

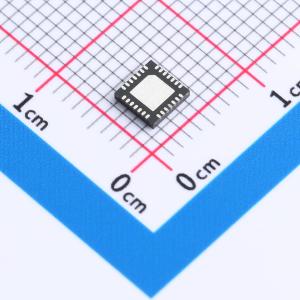

温馨提醒：图片仅供参考，商品以实物为准

IBSP3642ADJQN28T00

宽压,4通道同步buck DCDC 20V, 3A ,1.2MHz开关频率,可调电压输出; 1通道LDO, 固定电压,1A;1通道 LDO,可调电压输出 800mA; 1通道复位监视器高集成度电源管理IC

描述: 宽压,4通道同步buck DCDC 20V, 3A ,1.2MHz开关频率,可调电压输出; 1通道LDO, 固定电压,1A;1通道 LDO,可调电压输出 800mA; 1通道复位监视器高集成度电源管理IC
品牌名称: Inbisen(英彼森半导体)
商品型号: IBSP3642ADJQN28T00
商品编号: C18164962
商品封装: QFN-28
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

参数完善中

商品概述

IBSP3642是一款高度集成的PMIC（电源管理IC），集成了4通道同步降压转换器、2通道LDO，1通道复位监视器，其宽输入电压范围、高效、大负载的驱动能力，可为系统设计提供一个完整的电源供电解决方案，在应用中，它仅需极少的外部元件数量、并具备低功耗和简洁方便的使用特点，集成的转换器，内置FET（场效应管）具有较低的阻抗，针对高效率应用场景（大于92%）进行了优化。 IBSP3642内置丰富的保护功能，如过压保护、欠压保护、过流保护、短路保护、过热保护等，使得它在应用中的可靠性进一步提高。 IBSP3642支持QFN28L-4×4封装。

商品特性

宽输入电压范围：3.1V~20V
高效DC/DC转换器：效率92~96%
高集成度：单芯片集成7通道输出
Buck DC/DC转换器（4通道）
- HVBUCK1：输入3.1V~20V，输出0.6V~VIN可调，负载电流高达3A
- HVBUCK2：输入3.1V~20V，输出0.6V~VIN可调，负载电流高达3A
- LVBUCK1：输入2.5V~6V，输出0.6V~VIN可调，负载电流高达3A
- LVBUCK2：输入2.5V~6V，输出0.6V~VIN可调，负载电流高达3A
高PSRR LDO（2通道）
- LDO1：1.8V固定输出电压，负载电流高达800mA
- LDO2：0.6V~5.0V可调，负载电流高达1000mA
多种保护方式
- 过压保护（OVP）
- 欠压保护（UVP）
- 过流保护（OCP）
- 短路保护（SCP）
- 过热保护（OTP）

应用领域

微处理器
固态硬盘
PC
服务器
嵌入式系统
OTT和IPTV应用场景
