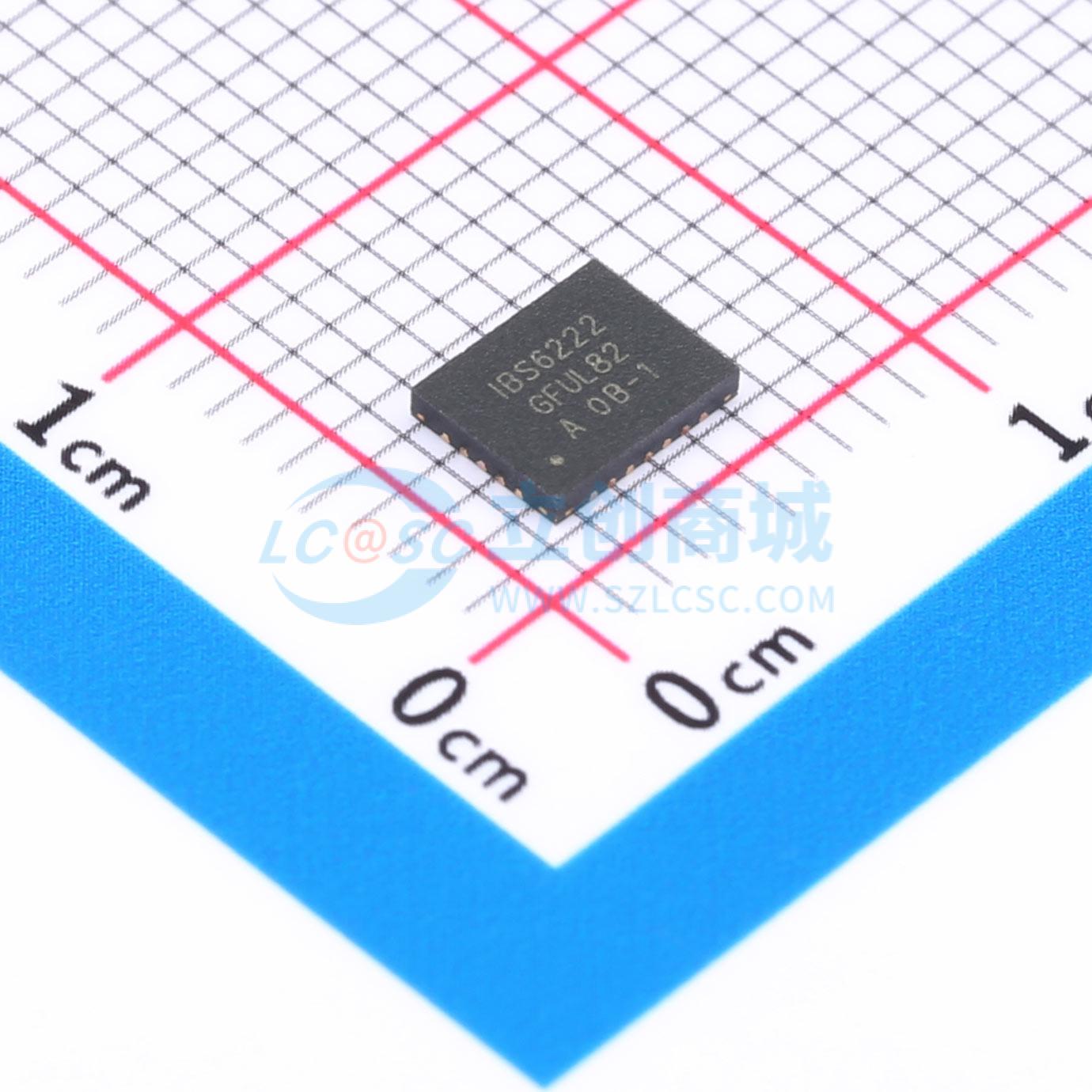

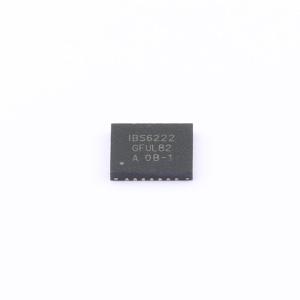

IBS62220000QN24R00

差动宽带PLC线路驱动器, QFN24, 5*4mm, 8V~42V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差动宽带PLC线路驱动器 IBS6222 是一款采用电流反馈架构的差分线路驱动器放大器。主要应用于宽带、高速、电力线通信线路驱动。 IBS6222 独特的设计架构，使其具有优异的功耗性能，通过 BIAS、IADJ 可实现从 0.7mA 至 36mA 的大范围静态电流调节，以满足各种负载条件下的应用，并保持良好的线性度。
品牌名称: Inbisen(英彼森半导体)
商品型号: IBS62220000QN24R00
商品编号: C18164964
商品封装: QFN-24
包装方式: 编带
商品毛重: 0.193克(g)

商品参数

商品概述

IBS6222 是一款采用电流反馈架构的差分线路驱动器放大器。主要应用于宽带、高速、电力线通信线路驱动。 IBS6222 独特的设计架构，使其具有优异的功耗性能，通过 BIAS、IADJ 可实现从 0.7mA 至 36mA 的大范围静态电流调节，以满足各种负载条件下的应用，并保持良好的线性度。 IBS6222 采用宽电压范围设计，芯片供电范围 8VDC~34VDC。内置灵敏的过压、过温保护模块，确保了芯片在各种条件下性能稳定可靠，使芯片在电力载波应用中发挥优越的性能。该器件提供三种封装形式：QFN24，封装管壳尺寸为 5mm×4mm；QFN16，封装管壳尺寸为 4mm×4mm；QFN16，封装管壳尺寸为 3mm×3mm。

商品特性

宽电源范围：8V~34V（36V 进入过压保护）
内部集成共模偏置电路
耐压高至 52V（特定测试条件下的保证值）
高输出电流：350mA（Vdc = 12V，5Ω 负载）
最大输出电流：>800mA（5Ω 负载，1MHz）
低功耗：标准工作模式：23mA（HPLC 应用推荐模式）；低功耗关断模式：0.7mA；可调静态电流：0.4mA 至 36mA
低失真：HD2：–89dBc（1MHz，50Ω）；HD3：–90dBc（1MHz，50Ω ）
高带宽：完全满足宽带电力载波通信要求
电源抑制比 (PSRR)：50dB（1MHz）
工作温度：-40°C~+85°C

应用领域

宽带电力载波通信
8～34V 工作电压范围，差动宽带 PLC 线路驱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	共模抑制比(CMRR)	50dB
	输入失调电压(Vos)	40mV
	压摆率(SR)	1000V/us
	最大电源宽度(Vdd-Vss)	34V

	属性	参数值
	输出电流	800mA
	静态电流(Iq)	23mA
	工作温度	-40℃~+85℃
	输出类型	差分
	单电源	8V~34V
	电源纹波抑制比(PSRR)	50dB
