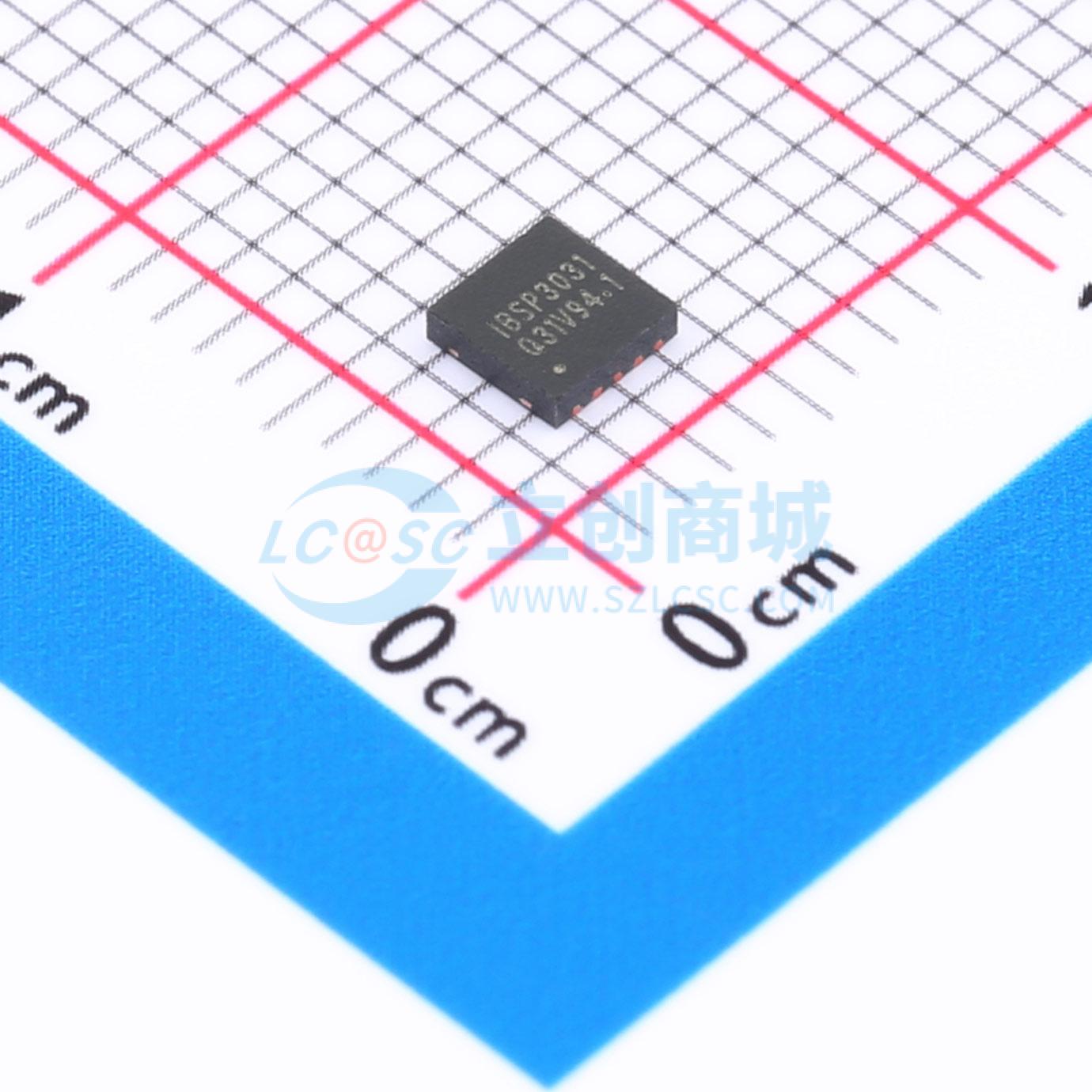

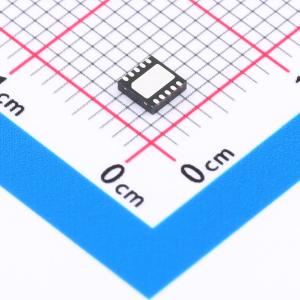

温馨提醒：图片仅供参考，商品以实物为准
IBSP3031A120DN10R00
超低噪声、超高PSRR LDO, 1.6uVrms超低噪声、20V、200mA、低静态电流线性稳压器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低噪声、超高PSRR LDO, 1.6uVrms超低噪声、20V、200mA、低静态电流线性稳压器
- 品牌名称
- Inbisen(英彼森半导体)
- 商品型号
- IBSP3031A120DN10R00
- 商品编号
- C18164953
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.172467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 工作电压 | 20V | |
| 输出电压 | 500mV~12V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 120dB@(100Hz) | |
| 压差 | 350mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3mA | |
| 噪声 | 1.6uVrms | |
| 特性 | 开漏电源正常 (PG) 输出；低ESR；热保护(TSD)；欠压闭锁；过流保护(OCP)；带使能；防倒灌 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
IBSP3031 是一款0.5V至16V可调电压输出、高性能、低压差线性稳压器件。采用超低噪声和超高PSRR架构，非常适合用于对噪声敏感的应用电路中。 该器件可在350mV典型压差条件下提供200mA电流。工作静态电流的典型值为3mA，并在关断模式下小于1uA。IBSP3031具备宽输出电压范围（0.5V至16V）以及在稳定输出的情况下，提供优异的输出噪声、PSRR、带宽和负载调整率。此外，该稳压器还拥有可编程电流限值，快速启动和用于指示输出电压调节的能力。 应用中，IBSP3031推荐输出端采用不小于4.7uF陶瓷电容以达到良好的噪声性能和实现电路稳定。内置多种保护电路，包括过流、内部折返电流限值、过热限制等。 IBSP3031支持DFN10和MSOP10封装。
商品特性
- 超低RMS噪声：1.6uVRMS （VN = 9V，VOUT = 7V，IOUT = 10mA，10Hz至100kHz）
- 超低噪声密度：3nV/√Hz（在10kHz）
- 高PSRR：
- 120dB（在100Hz）
- 118dB（在10kHz）
- 95dB（在100kHz）
- 80dB（在1MHz）
- 43dB（在10MHz）
- 输出电流：200mA
- 宽输入电压范围：2.4V至20V
- 单个电容器改善噪声和PSRR
- 高带宽：1MHz
- 可编程电流限值
- 压差：350mV@200mA
- 输出电压范围：0.5V至16V
- 快速启动能力
- 高精度使能/UVLO
- 具有内部折返电流限制
应用领域
- RF电源：PLL、VCO、混频器、低噪声放大器（LNA）
- 超低噪声仪表
- 高速/高精度数据转换器
- 医疗应用：成像、诊断
- 高精度电源
- 用于开关电源的后置稳压器
