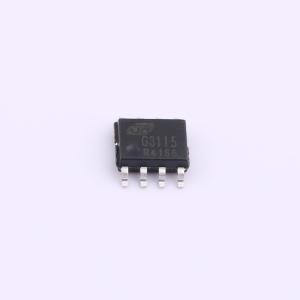

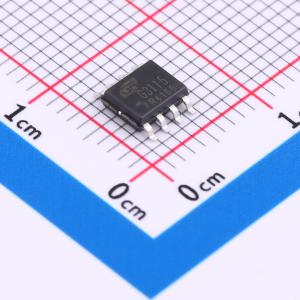

温馨提醒：图片仅供参考，商品以实物为准
GR3115
180V,半桥栅极驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR3115是一款高性价比的半桥栅极驱动专用芯片，设计用于高压、高速驱动N型大功率MOS管、IGBT管。内置欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。内置防止直通功能和死区时间，防止功率管发生直通，有效保护功率器件。广泛应用于无刷电机的控制器电路中。
- 品牌名称
- GR(国睿)
- 商品型号
- GR3115
- 商品编号
- C18164497
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600uA | |
| 拉电流(IOH) | - | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | 0℃~+60℃ |
商品概述
GR3115是一款高性价比的半桥栅极驱动专用芯片，设计用于高压、高速驱动N型大功率MOS管、IGBT管。内置欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。内置防止直通功能和死区时间，防止功率管发生直通，有效保护功率器件。广泛应用于无刷电机的控制器电路中。
商品特性
- 悬浮绝对电压 +200V VCC欠压保护（UVLO）
- 高端输出与高端输入同相
- 低端输出与低端输入反相
- 3.3V/5V输入逻辑兼容
- 封装形式：SOP8
应用领域
- 电机驱动
- DC-DC转换器
