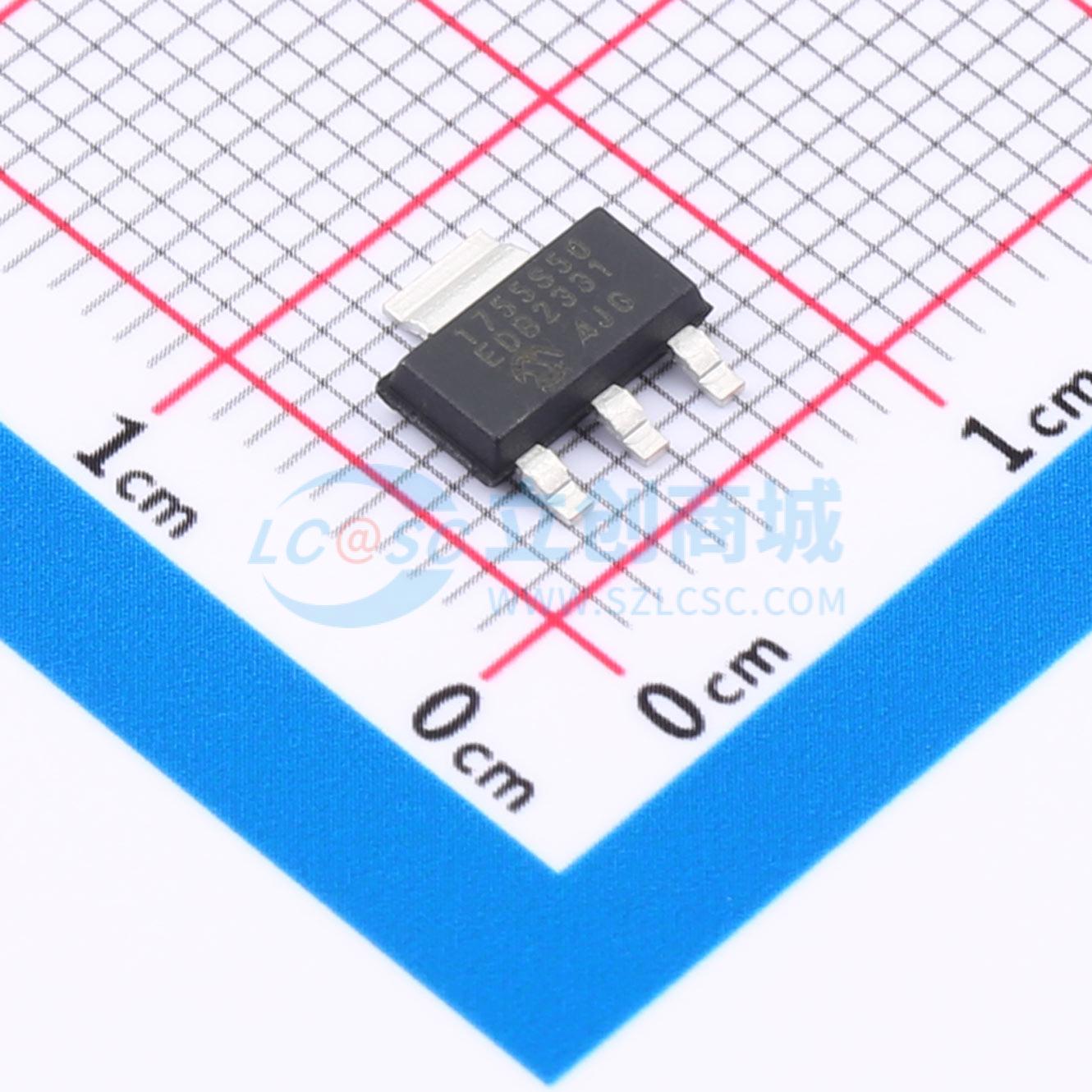

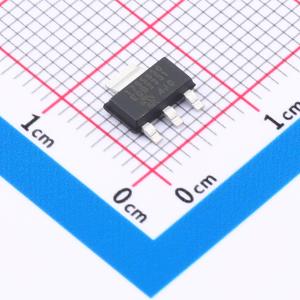

MCP1755ST-5002E/DB

MCP1755/MCP1755S 是一系列 CMOS 低压差 (LDO) 稳压器，能够提供高达 300 mA 的电流，同时仅消耗 68.0 μA 的静态电流（典型值）。其输入工作电压范围为 3.6V 至 16.0V，非常适合四到六节原电池供电的应用、12V 移动应用以及一到三节锂离子电池供电的应用。 MCP1755/MCP1755S 能够在仅 300 mV（典型值）的输入 - 输出电压差下提供 300 mA 的电流。MCP1755 的输出电压容差在 +25℃ 时典型值为 +0.85%，在 -40℃ 至 +125℃ 的工作结温范围内最大为 ±2.0%。在 +25℃ 时，线性调整率典型值为 ±0.01%。 MCP1755/MCP1755S 的输出电压范围为 1.8V 至 5.5V。仅使用 1 μF 的输出电容时，LDO 输出即可保持稳定。输入和输出端可使用陶瓷、钽或铝电解电容器。过流限制和过温关断功能为任何应用提供了可靠的解决方案。 MCP1755/MCP1755S 系列具有真正的电流折返特性。当负载阻抗降至 MCP1755/MCP1755S 的负载额定值以下时，输出电流和电压将在输出电压约为 0V 时逐渐折返至 30 mA。当负载阻抗增加并恢复到额定负载时，MCP1755/MCP1755S 将沿着相同的折返曲线从电流折返状态恢复。 MCP1755 的封装选项包括 SOT - 23 - 5、SOT - 223 - 5 和 8 引脚 2×3 DFN。 MCP1755S 器件的封装选项包括 SOT - 223 - 3 和 8 引脚 2×3 DFN。

• 高电源抑制比 (PSRR)：典型值在 1 kHz 时 >70 dB
• 典型静态电流 68.0 μA
• 输入工作电压范围：3.6V 至 16.0V
• 所有输出电压下均可提供 300 mA 输出电流
• 低压差电压，在 300 mA 时典型值为 300 mV
• 标准输出电压选项（1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V）
• 输出电压范围：以 0.1V 为增量从 1.8V 至 5.5V（根据设计也可实现更精细的增量）
• 在整个温度范围内输出电压容差为 ±2.0%
• 最小 1.0 μF 输出电容即可保持稳定
• 电源正常输出
• 关断输入
• 真正的电流折返保护
• 短路保护
• 过温保护
• MCP1755/MCP1755S 器件通过了汽车 AEC - Q100 可靠性测试

• 电池供电设备
• 电池供电报警电路
• 烟雾探测器
• 二氧化碳探测器
• 寻呼机和手机
• 智能电池组
• 便携式数字助理 (PDA)
• 数码相机
• 微控制器电源
• 消费类产品
• 电池供电数据记录器
