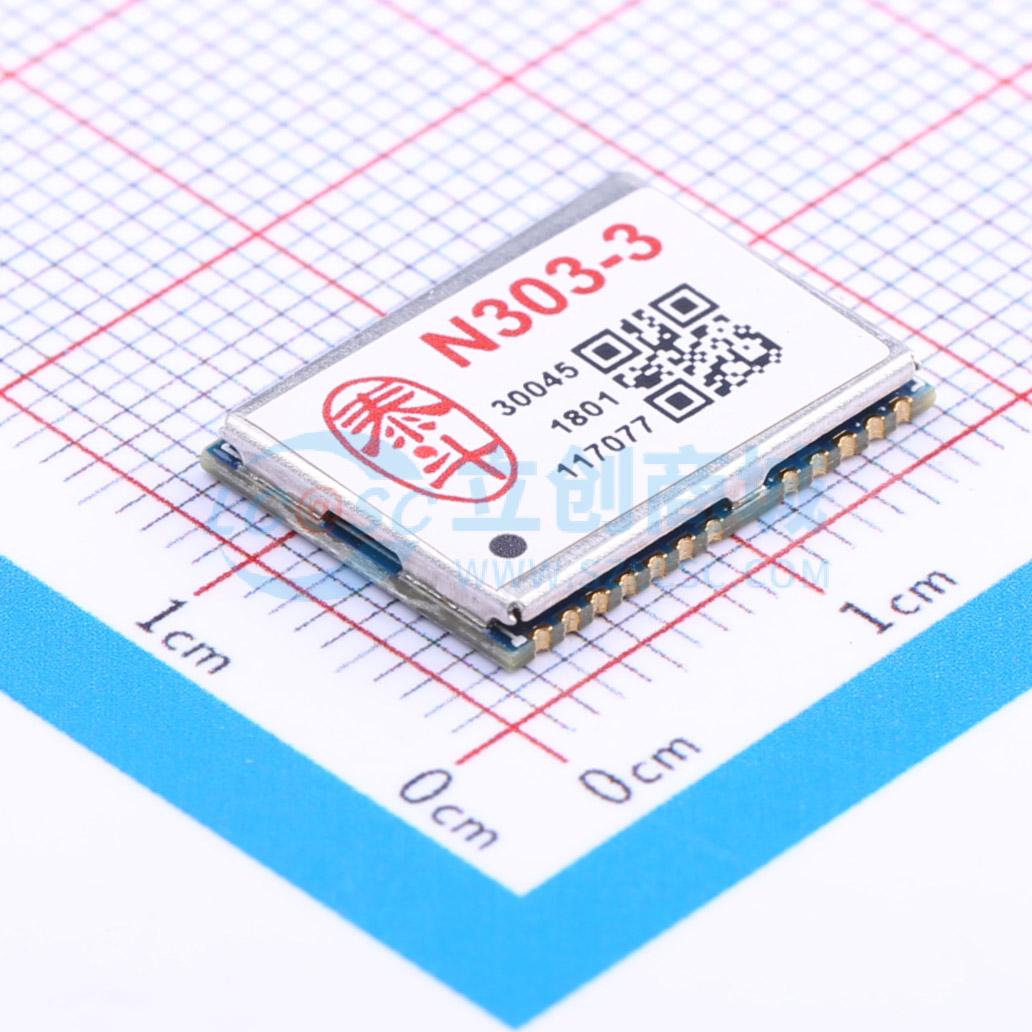

N303-3
N303-3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 标准GPS/BD定位模块1612(16mm X 12.2mm)封装，内部集成电感，带开短路检测功能
- 品牌名称
- Techtotop(泰斗)
- 商品型号
- N303-3
- 商品编号
- C179468
- 商品封装
- 16x12.2x2.2mm
- 包装方式
- 编带
- 商品毛重
- 3克(g)
商品参数
参数完善中
商品概述
N303模块是一款支持BD2 B1/GPS L1频点的双模导航定位模块。模块内部集成了新一代BD2 B1/GPS L1双模SOC基带芯片，和一款国产的BD2 B1/GPS L1双模射频芯片，为车载和船载等导航终端产品的制造提供了高灵敏度、低功耗、低成本的BD2 B1/GPS L1双模解决方案。 模块尺寸为16mm×12.2mm×2.2mm，满足导航终端产品设计时对模块体积缩减的需求。模块采用24pin邮票孔封装，满足导航终端产品生产时对模块快速贴装的需求。 N303内部集成天线检测电路、电源管理模块，低功耗低成本。
商品特性
- 24pin邮票孔封装，尺寸16mm x 12.2mm x 2.2mm
- 支持BD2 B1和GPS L1频点
- 支持以下三种工作模式，并可通过命令相互切换：
- 单BD2 B1工作模式
- 单GPS L1工作模式
- BD2 B1/GPS L1双模工作模式
- 内置BD2 B1/GPS L1的LNA
- 具有天线状态检测、天线短路保护功能
- 具有备份电源输入接口，支持热启动
- 内部集成上电复位与低压检测，并支持用户在使用中对模块进行外部复位
- 平均功耗约50mA@3.3V，功耗小
- 支持软件升级，上位机可通过串口实现软件升级功能
应用领域
- 个人定位和导航产品
- 车载、船舶定位导航
