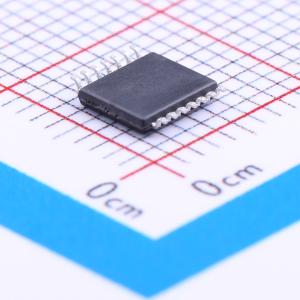

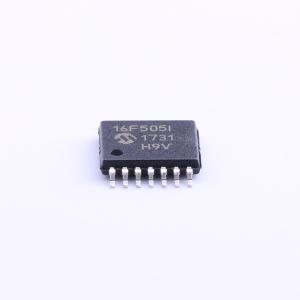

PIC16F505-I/ST

PIC12F508/509/16F505 是低成本、高性能、8 位、全静态的基于闪存的 CMOS 单片机。它们采用 RISC 架构，仅有 33 条单字/单周期指令。除程序跳转指令（为两个周期）外的所有其他指令都是单周期 (200 ns) 的。12 位宽的指令是高度对称的，这样它的代码密集程度是同类 8 位单片机的两倍。易于使用且便于记忆的指令集大大缩短了开发时间。 PIC12F508/509/16F505 产品还配备了可以降低系统成本和功耗的特殊功能。上电复位 (POR) 和器件复位定时器 (DRT) 使器件不再需要外部复位电路。有四种振荡器配置可选择 (PIC16F505 器件有六种)，包括 INTRC 内部振荡模式和节省功耗的 LP (低功耗) 振荡模式。节省功耗的休眠模式、看门狗定时器和代码保护功能提高了系统的成本、功耗和可靠性。 PIC12F508/509/16F505 器件提供低成本的闪存可编程版本，适用于任意数量的批量生产。用户可以完全利用闪存可编程单片机市场的价格领导地位，同时得益于闪存可编程产品的灵活性。 支持 PIC12F508/509/16F505 产品的开发工具有：全功能的宏汇编器、软件模拟器、在线仿真器、C 编译器、低成本的开发编程器和全功能编程器。所有工具均可在 IBM PC 和兼容机上运行。

• 只需要学习 33 条单字指令
• 除程序跳转指令外的所有其他指令都是单周期指令，程序跳转指令是双周期指令
• 12 位宽的指令
• 2 级深的硬件堆栈
• 数据和指令的直接、间接和相对寻址模式
• 8 位宽的数据路径
• 8 个特殊功能硬件寄存器
• 工作速度：
  • DC – 20 MHz 时钟输入 (仅 PIC16F505)
  • DC – 200 ns 指令周期 (仅 PIC16F505)
  • DC – 4 MHz 时钟输入
  • DC – 1000 ns 指令周期
• 4 MHz 高精度内部振荡器，厂家校准为 ±1%
• 在线串行编程 (In-Circuit Serial Programming, ICSP)
• 支持在线调试 (In-Circuit Debugging, ICD)
• 上电复位 (Power-on Reset, POR)
• 器件复位定时器 (Device Reset Timer, DRT)
• 具有专用片内 RC 振荡器的看门狗定时器 (Watchdog Timer, WDT)，能够可靠地工作
• 可编程代码保护
• 复用的 MCLR 输入引脚
• I/O 引脚上的内部弱上拉
• 节省功耗的休眠模式
• 在引脚电平发生变化时从休眠模式唤醒
• 可选的振荡器选项：
  • INTRC: 4 MHz 高精度内部振荡器
  • EXTRC: 外部低成本 RC 振荡器
  • XT: 标准的晶振/谐振器
  • HS: 高速晶振/谐振器 (仅 PIC16F505)
  • LP: 节省功耗的低频晶振
  • EC: 高速外部时钟输入 (仅 PIC16F505)
• 工作电流：在 2V、4 MHz 时 <350 μA
• 待机电流：2V 时典型值为 100 nA
• 低功耗，高速闪存技术：
  • 可经受 10 万次擦写操作的闪存

  • 40 年数据保持时间

• 全静态设计
• 宽工作电压范围：2.0V 到 5.5V
• 宽温度范围：
  • 工业级：-40°C 至 +85°C
  • 扩展级：-40°C 至 +125°C
• 6 个 I/O 引脚 (PIC12F508/509)：
  • 5 个具有独立方向控制的 I/O 引脚
  • 1 个仅输入的引脚
  • 高灌/拉电流可直接驱动 LED
  • 电平变化时唤醒
  • 弱上拉
• 具有 8 位可编程预分频器的 8 位实时时钟/计数器 (TMR0)
• 12 个 I/O 引脚 (PIC16F505)：
  • 11 个具有独立方向控制的 I/O 引脚
  • 1 个仅输入的引脚
  • 高灌/拉电流可直接驱动 LED
  • 电平变化时唤醒
  • 弱上拉

• 个人护理设备
• 安全系统
• 低功耗远程发送器/接收器
• 较大系统中的定时器功能
• 逻辑电路
• PLD
• 协处理器应用
