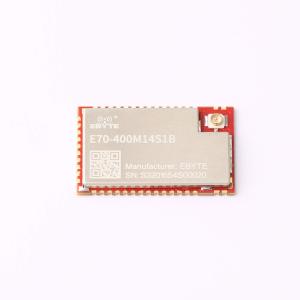

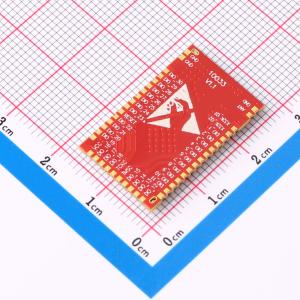

E70-400M14S1B
TI原装CC1312R大功率无线模块双频段400MHz邮票孔/IPEX天线
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 无线模块 采用美国德州仪器（TI）公司原装进口CC1312R射频芯片，芯片内部集成了单片机及无线收发器，采用48MHz工业级高精度低温漂晶振，保证其工业特性和其稳定性能。该无线模块为纯硬件SOC模块，出厂无程序，用户需要对其进行二次开发方可使用。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E70-400M14S1B
- 商品编号
- C17916843
- 商品封装
- SMD,26x16mm
- 包装方式
- 袋装
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 调制方式 | GFSK | |
| 发射功率 | 14dBm | |
| 接口类型 | PWM；SPI；UART；I2C；JTAG | |
| 工作电压 | 2.2V~3.8V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 5.8mA | |
| 发送电流 | 24.9mA | |
| 通讯距离 | 1.5km | |
| 接收灵敏度 | -120dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E70-400M14S1B采用CC1312R射频芯片，芯片内部集成了单片机及无线收发器，采用48MHz工业级高精度低温漂晶振，保证其工业特性和其稳定性能。 CC1312R芯片内置强大的48MHz Arm Cortex-M4F处理器，并拥有UART、I2C、SPI、ADC、DMA、PWM等丰富的外设资源。模块引出单片机所有IO口，可进行多方位的开发。 由于E70-400M14S1B为纯硬件SOC模块，出厂无程序，用户需要对其进行二次开发方可使用。
商品特性
- 基于CC1312R芯片开发，内置强大的48MHz Arm Cortex-M4F处理器
- 采用48MHz无源晶振，工业级标准设计
- 352KB的系统可编程闪存，256KB的ROM用于协议和库函数
- 8KB的高速缓存SRAM(可作为通用RAM提供)，80KB超低泄漏SRAM，SRAM采用奇偶校验保护，保证运行的高可靠性
- 支持RSSI信号强度读取
- 支持空中唤醒，即低功耗功能，适用于电池供电方案
- 超低接收电流，其接收电流仅为同类产品一半
- 最大发射功率25mW，软件多级可调
- 支持20~1000kbps的空中传输速率
- 支持2.2~3.8V供电，大于等于3.3V供电均可保证最佳性能
- 理想条件下，通信距离可达1.5km
- 双天线可选（IPEX/邮票孔），便于用户二次开发，利于集成
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构(AMI)
- 汽车行业应用
