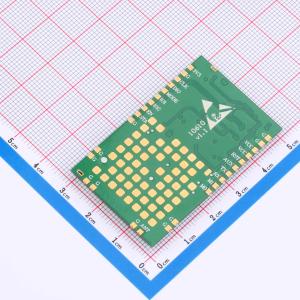

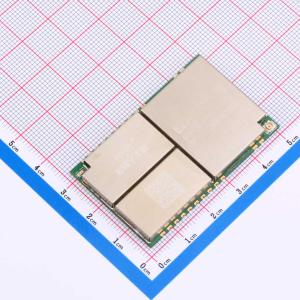

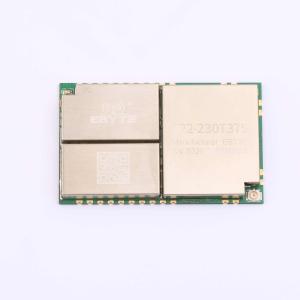

E22-230T37S
SX1262/SX1268串口收发230M自动组网低功耗射频lora无线模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 无线模块 全新一代的LoRa无线模块，基于SX1262射频芯片的无线串口模块（UART），具有多种传输方式，工作在230MHz频段，TTL电平输出，支持4.5V-15V的供电电压。LoRa模块采用全新一代LoRa扩频技术，与传统SX1278方案相比，SX126X 更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E22-230T37S
- 商品编号
- C17916845
- 包装方式
- 袋装
- 商品毛重
- 11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 230MHz |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | UART | |
| 工作电压 | 4.5V~15V |
商品概述
E22-XXXT37S 是全新一代的LoRa 无线模块，基于SX126X 射频芯片的无线串口模块（UART），具有多种传输方式，工作在230/433/470MHz 频段，LoRa 扩频技术，TTL 电平输出，支持4.5V - 15V 的供电电压。 E22-XXXT37S 采用全新一代LoRa 扩频技术，与传统SX1278 方案相比，SX126X 更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定。
商品特性
- 基于SX126X 开发全新LoRa 扩频调制技术，带来更远的通讯距离，抗干扰能力更强
- 支持自动中继组网，多级中继适用于超远距离通信，同一区域运行多个网络同时运行
- 支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性
- 支持LBT 功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率
- 支持RSSI 信号强度指示功能，用于评估信号质量、改善通信网络
- 支持无线参数配置，通过无线发送指令数据包，远程配置或读取无线模块参数
- 支持空中唤醒，即超低功耗功能，适用于电池供电的应用方案
- 支持定点传输、广播传输、信道监听
- 在全供电范围内支持深度休眠，该模式下整机功耗低于10uA
- 支持全球免许可ISM 433MHz 频段，支持230/470MHz 抄表频段
- 模块内置PA+LNA，理想条件下通信距离可达25km
- 参数掉电保存，重新上电后模块会按照设置好的参数进行工作
- 高效看门狗设计，一旦发生异常，模块将在自动重启，且能继续按照先前的参数设置继续工作
- 支持0.3K~62.5kbps 的数据传输速率
- 支持4.5~15V 宽电压供电，全供电范围均可保证37dBm 功率输出
- 工业级标准设计，支持-40~+85°C 下长时间使用
- 模块功率最大可达5W (37dBm)，传输更远更稳定
- 模组内置欠压、过压预警功能并内置预警LED
- 模组内置过温保护功能，超过模组最大温度后自动停止发送
- 模组底部预留矩阵焊盘，方便二次开发的散热处理
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构(AMI)
- 汽车行业应用
