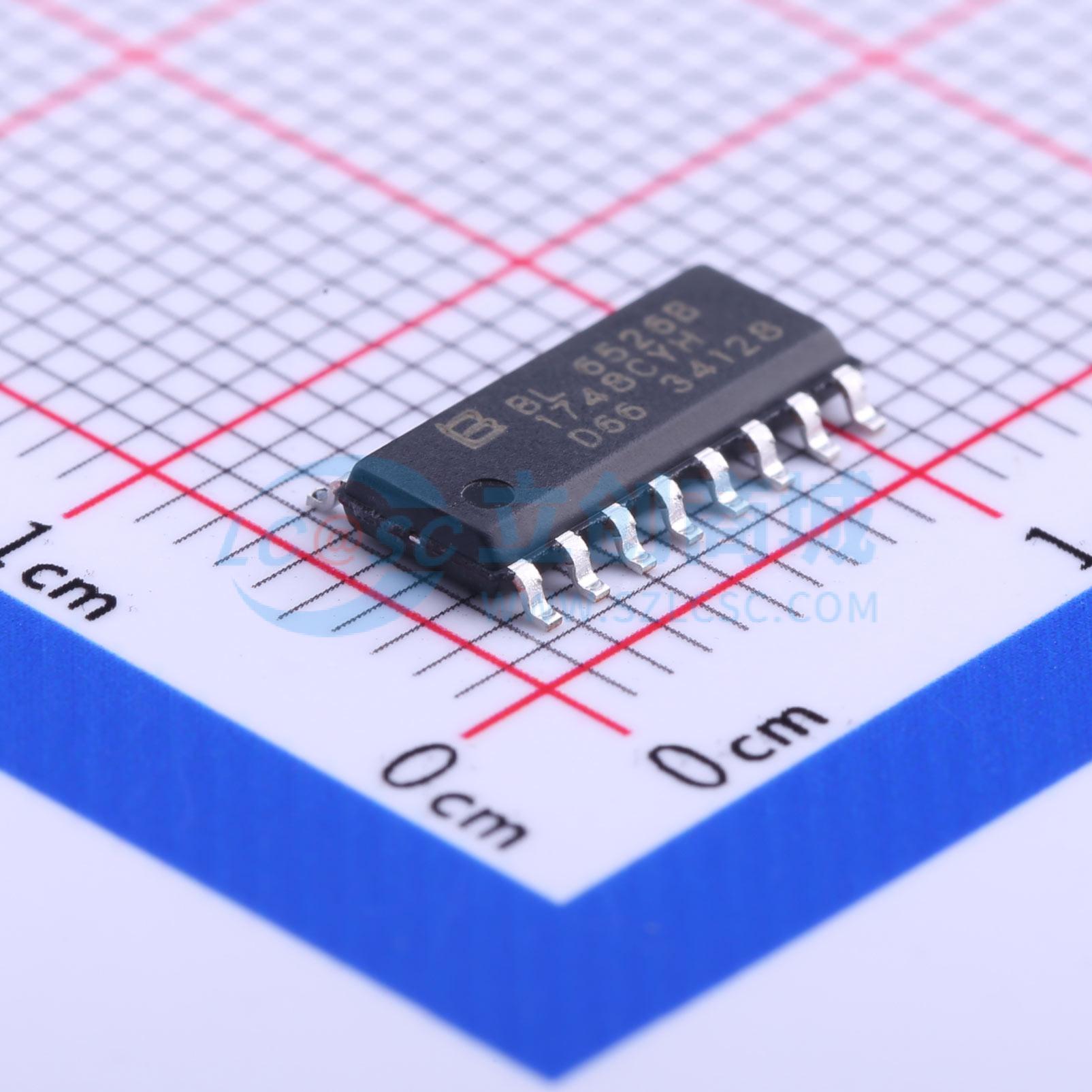

温馨提醒：图片仅供参考，商品以实物为准
BL6526B
停产 单相多功能电能计量芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度，宽量程单相多功能电子电能计量芯片，适用于简单单相多功能或单相电力线载波电能表应用，具有较高的性价比。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL6526B
- 商品编号
- C177781
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 4.75V~5.25V | |
| 动态范围 | 5000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作电流 | 4.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 5ppm/℃ | |
| 时钟频率(fc) | 3.58MHz |
商品概述
BL6526B是一颗宽量程单相多功能电子电能计量芯片，适用于简单单相多功能或单相电力线载波电能表应用，具有较高的性价比。 BL6526B集成了2路高精度Sigma-Delta ADC，参考电压，电源管理等模拟电路模块，以及处理有功功率、视在功率、电流电压有效值等电参数的数字信号处理电路。 BL6526B具有一个电流采样端，采样火线电流。 BL6526B能够测量单相有功能量、视在能量、功率因子、电流电压有效值、线频率等参数；具有失压及过压监测功能；电流电压峰值检测；过零检测，能够充分满足简单单相多功能电能表的需要。 BL6526B具有专利防潜动设计，配合合理的外部硬件设计，可通过0.5mT强磁场实验。另在大于48小时的潜动实验中，确保不出大于1个脉冲。 BL6526B集成一个SPI接口，方便与外部MCU之间进行计量参数以及校表参数的传递。 BL6526B支持全数字域的偏置补偿、增益调整、相位校正（最大±2.54°可调）等。有功功率校验输出快速脉冲CF，可以直接接到标准表进行误差校正。 BL6526B符合新农村电网需求。
商品特性
- 高精度，在输入动态工作范围（5000:1）内，非线性测量误差小于0.1%
- 高稳定性，输出频率波动小于0.1%
- 芯片可精确测量正负两个方向的有功功率，输出快速输出脉冲（CF）
- 芯片给出电压和电流的有效值，测量范围（20mA~12Ib）
- 芯片具有专利防潜动设计，配合合理外部硬件设计，可通过0.5mT强磁场实验
- 芯片具有双重防潜动设计，确保在大于48小时的潜动实验中，不出大于1个脉冲
- 芯片具有电压失压和断相检测功能
- 芯片上有电源电压监测电路，检测掉电状况
- 芯片具有防潜动功能，可编程防潜阀值设置
- 芯片具有可编程调整脉冲输出的频率
- 芯片具有可编程增益调整和相位补偿
- 功率因子（PF）测量范围（20mA~12Ib）
- 芯片可按需要给出中断请求信号（/IRQ）
- 芯片具有一个SPI通信接口，用于数据传输
- 芯片内置参考电压源2.5V，也可使用外部2.5V电压
- 芯片外接晶振3.58MHz
- 芯片单工作电源5V，低功耗25mW（典型值）
应用领域
- 简单单相多功能电能表
- 单相电力线载波电能表
