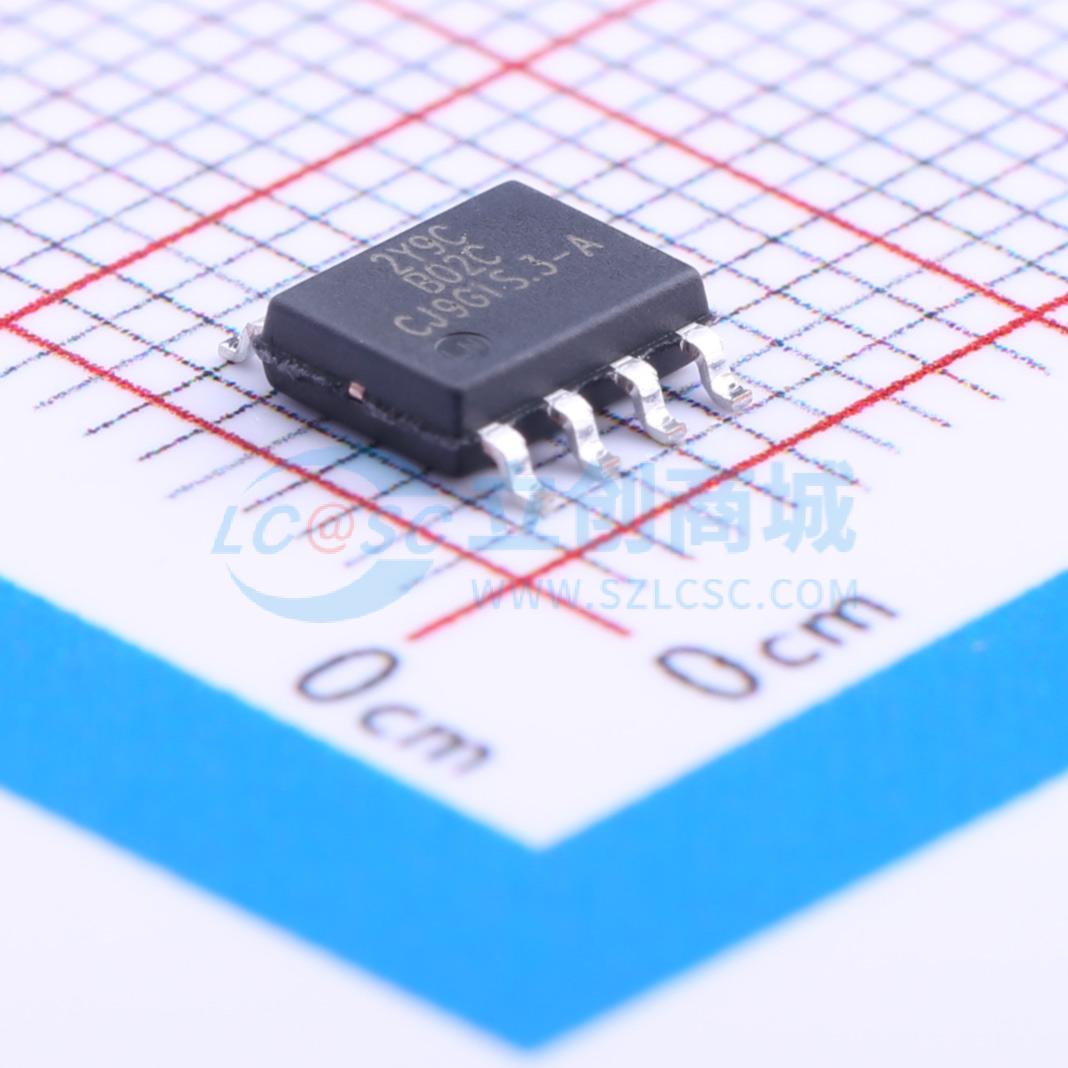

XT2059AASR

停产可编程电压电流线性电池管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持4.2V（3.6V）常规锂电或是3.6V（3.2V）磷酸铁锂电，以及普通的镍氢，镍镉电池，不同电池选择切换非常方便。充电电流高达1200mA。
品牌名称: natlinear(南麟)
商品型号: XT2059AASR
商品编号: C177118
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

XT2059是可以通过外部电阻编程的恒流/恒压充电的充电管理电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。XT2059只需要极少的外围元器件，并且符合USB总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。通过外部电阻可以编程输出电压，充电电流也通过一个外部电阻设置。当输入电压（交流适配器或者USB电源）掉电时，XT2059自动进入低功耗的睡眠模式，此时电池的电流消耗小于0.1μA。内置防反灌保护电路，当电池电压高于输入电压时，自动关闭内置功率MOSFET。其它功能包括输入电压过低锁存，自动再充电，内置OVP保护，电池温度监控以及充电状态/充电结束状态指示等功能。 XT2059内部采用带有专利的技术实现了电池防反接保护。当电池反接后，停止充电，指示灯全灭。 XT2059采用散热增强型的eSOP - 8。

商品特性

在封装允许范围内可编程使充电电流可达1.2A以上
不需要外部MOSFET，传感电阻和阻流二极管
小的尺寸实现对电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
充电电压通过FB可以调节
充电电流输出监控
充电状态指示标志和充满状态标志
3/10充电电流终止
自动再充电
停止工作时提供40μA电流
0.2倍编程电压涓流充电阈值电压
软启动限制浪涌电流电流
OVP保护功能，输入高于8.0V，停止充电
当拔掉VIN时，IC不消耗电池能量
输出端具有防反灌保护功能
电池防反接保护

应用领域

移动电话
数码相机
MP4播放器
蓝牙应用
电子词典
便携式设备
各种充电器
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2.3V~8V
	最大充电电流	1.2A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	25uA
