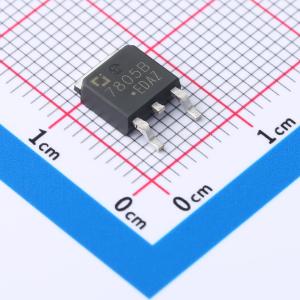

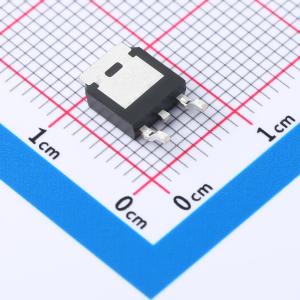

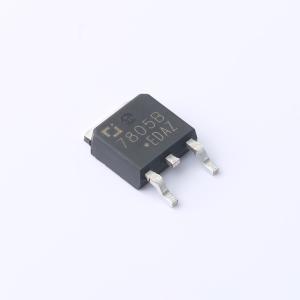

CJ7805B-TFN-ARG

宽输入电压三端正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一组具有多个固定输出电压的三端正电压线性稳压器。在散热良好的情况下，它可以提供高达1A的输出电流，并具有内部限流、短路保护、热关断保护和输出晶体管SOA保护功能，使其相对不易损坏。虽然设计为无需外部组件的固定电压稳压器，但这些器件可与外部组件一起使用，以获得可调电压和电流。因此，该系列被广泛用作固定电压稳压器，包括本地（板载）稳压器，以消除与单点调节相关的噪声和功率分配问题。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ7805B-TFN-ARG
商品编号: C17703096
商品封装: TO-252-2L
包装方式: 编带
商品毛重: 0.48324克(g)

商品参数

商品概述

CJ7800B系列是一组具有多种固定输出电压的三端正电压线性稳压器。在散热良好的条件下，它可提供高达1A的输出电流，并具备内部限流、短路保护、热关断保护和输出晶体管安全工作区（SOA）保护功能，使其相对不易损坏。尽管这些器件设计为无需外部元件的固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。因此，CJ7800B系列作为固定电压稳压器被广泛应用，包括本地（板载）稳压器，以消除与单点稳压相关的噪声和功率分配问题。

商品特性

可选固定输出电压：5.0V、6.0V、8.0V、9.0V、12V、15V
输出电流：在T_J = 25°C时高达1A
T_J = 25°C时的输出电压容差：常规器件为±2%，可定制为±1%
工作结温：-40~125°C
全温度范围内输出电压容差为±4%
压差：1A时为2V
电源抑制比：120Hz时为70dB（V_OUT = 5.0V）
输出晶体管SOA保护
内部限流
短路保护
热关断保护

应用领域

交流逆变器
直流电机驱动器
家用电器
暖通空调系统
工业电源
开关电源后置稳压
太阳能串式逆变器
测试与测量设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交74单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	25V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	3.2mA
	噪声	10uVrms
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
