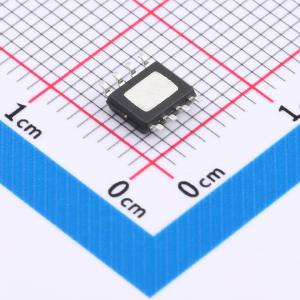

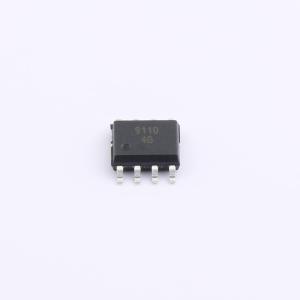

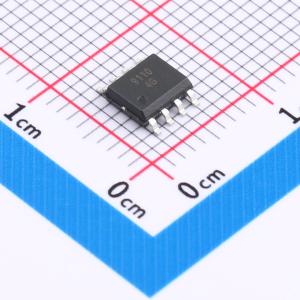

温馨提醒：图片仅供参考，商品以实物为准

CJDR9110

5V直流单通道全桥电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CJDR9110是一款5V直流有刷电机驱动器，其内部集成了一个由四个MOSFET组成的H桥，可通过与行业标准设备兼容的PWM接口（IN / IN）进行控制。CJDR9110允许的连续输出电流最高可达1.3A，峰值电流最高可达2.3A，还具备热关断和欠压锁定等功能。因此，CJDR9110非常适合用于相机、玩具、消费类产品等低压电池供电设备
品牌名称: CJ(江苏长电/长晶)
商品型号: CJDR9110
商品编号: C17703107
商品封装: ESOP8
包装方式: 编带
商品毛重: 0.19615克(g)

商品参数

商品概述

CJDR9110是一款5V直流有刷电机驱动器，内部集成了由四个MOSFET组成的H桥，可通过与行业标准设备兼容的PWM接口（IN / IN）进行控制。CJDR9110允许的连续输出电流最高可达1.3A，峰值电流最高可达2.3A，还具备热关断和欠压锁定等功能。因此，CJDR9110非常适合用于相机、玩具、消费产品等低压电池供电设备。 CJDR9110是一款单通道全桥驱动器，可提供高达1.3A的连续输出电流，能在1.2~6.0V的电源电压下工作。CJDR9110具有与行业标准兼容的PWM（IN / IN）输入接口，并具备热关断保护功能。

商品特性

独立H桥电机
工作输入电压：1.2~6.0V
420mΩ导通内阻（HS + LS）
1.3A输出电流驱动能力
通过IN 1 / IN 2进行PWM控制
内部集成电流调节功能
低功耗睡眠模式
热关断保护
欠压锁定

应用领域

摄像机
数码单镜头反光（DSLR）镜头
玩具
机器人
共享单车锁
水煤气表开关
医疗设备
电动牙刷

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	工作电压	1.2V~6V
	导通电阻	420mΩ
	静态电流(Iq)	10nA
	工作温度	-40℃~+100℃

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	1.3A
	峰值电流	2.3A
