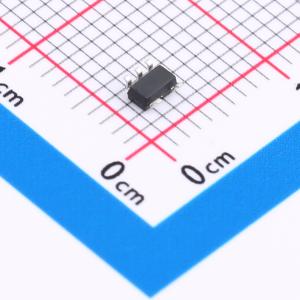

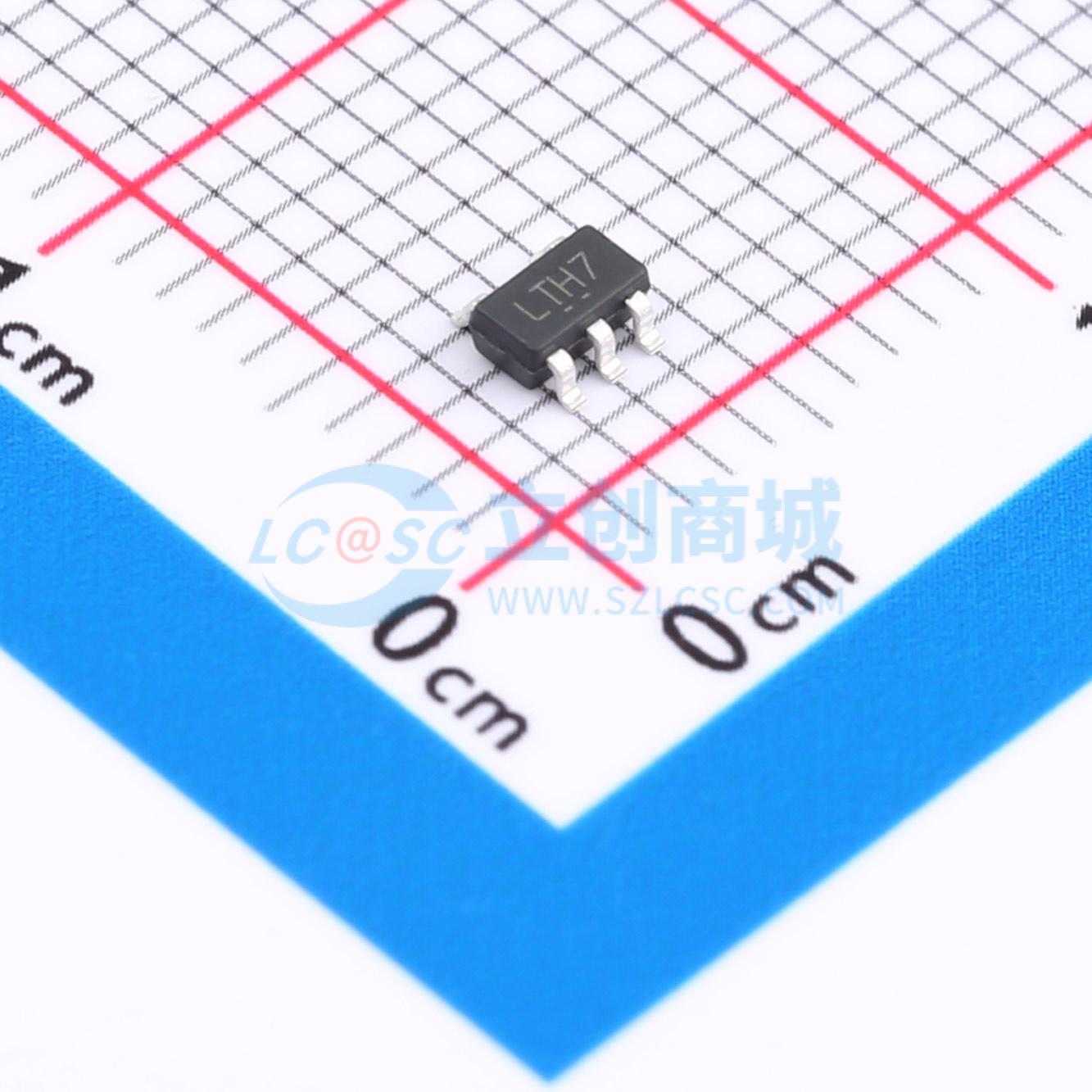

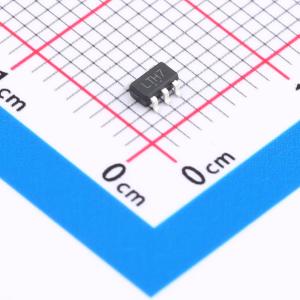

温馨提醒：图片仅供参考，商品以实物为准
TP4054
停产 TP4054 锂电池充电 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款锂离子电池充电控制器，采用小型SOT23-5L封装，专为高效管理单节锂离子电池充电而打造。该芯片具备先进的恒流/恒压充电模式，最大充电电流高达500mA，确保快速且安全的充电过程。工作电压范围宽泛，在4.5V至5.5V之间，适配多种USB电源输入。集成过温、过充保护机制，外围电路简洁，无需额外MOSFET和阻塞二极管，特别适用于移动设备及便携式电子产品，提供紧凑且可靠的单节锂离子电池充电解决方案。
- 商品型号
- TP4054
- 商品编号
- C17702040
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.042833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 55uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
TP4054 是一款完整的单节锂离子电池恒定电流/恒定电压线性充电器。其 SOT23-5L 封装与较少的外部元件数量使其成为便携式应用的理想选择。该器件可适应 USB 电源和适配器电源工作。内部采用 PMOSFET 架构并集成防倒充电路，因此无需外部检测电阻和隔离二极管。热反馈机制可调节充电电流，以在大功率操作或高环境温度条件下限制芯片温度。充电电压固定为 4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压后降至设定值的十分之一时，器件自动终止充电循环。当输入电压移除时，TP4054 自动进入低电流状态，将电池漏电流降至 2μA 以下。也可将其置于停机模式，此时供电电流降至 55μA。其他功能包括充电电流监控、欠压闭锁、自动再充电以及一个用于指示充电结束和输入电压接入的状态引脚。TP4054 采用环保的 SOT23-5L 封装，仅需最少 3 个外围器件，有效减小 PCB 布板空间。其工作温度范围为 -40°C ~ +85°C。
商品特性
- 可编程充电电流高达 500mA
- 无需 MOSFET、检测电阻或隔离二极管
- 恒定电流/恒定电压操作，集成热调节功能，可在无过热风险下最大化充电速率
- 支持直接从 USB 端口为单节锂离子电池充电
- 预设充电终止电压为 4.2V，精度达 1%
- 提供充电电流监控器输出，用于电池电量检测
- 具备自动再充电功能
- 提供充电状态输出引脚
- 支持 C/10 充电终止
- 停机模式下供电电流为 55μA
- 2.85V 涓流充电阈值
- 集成软启动以限制浪涌电流
- 采用 SOT23-5L 封装
应用领域
- 移动电话
- PDAs
- MP3播放器
- USB 数据卡
- TWS 耳机充电仓
