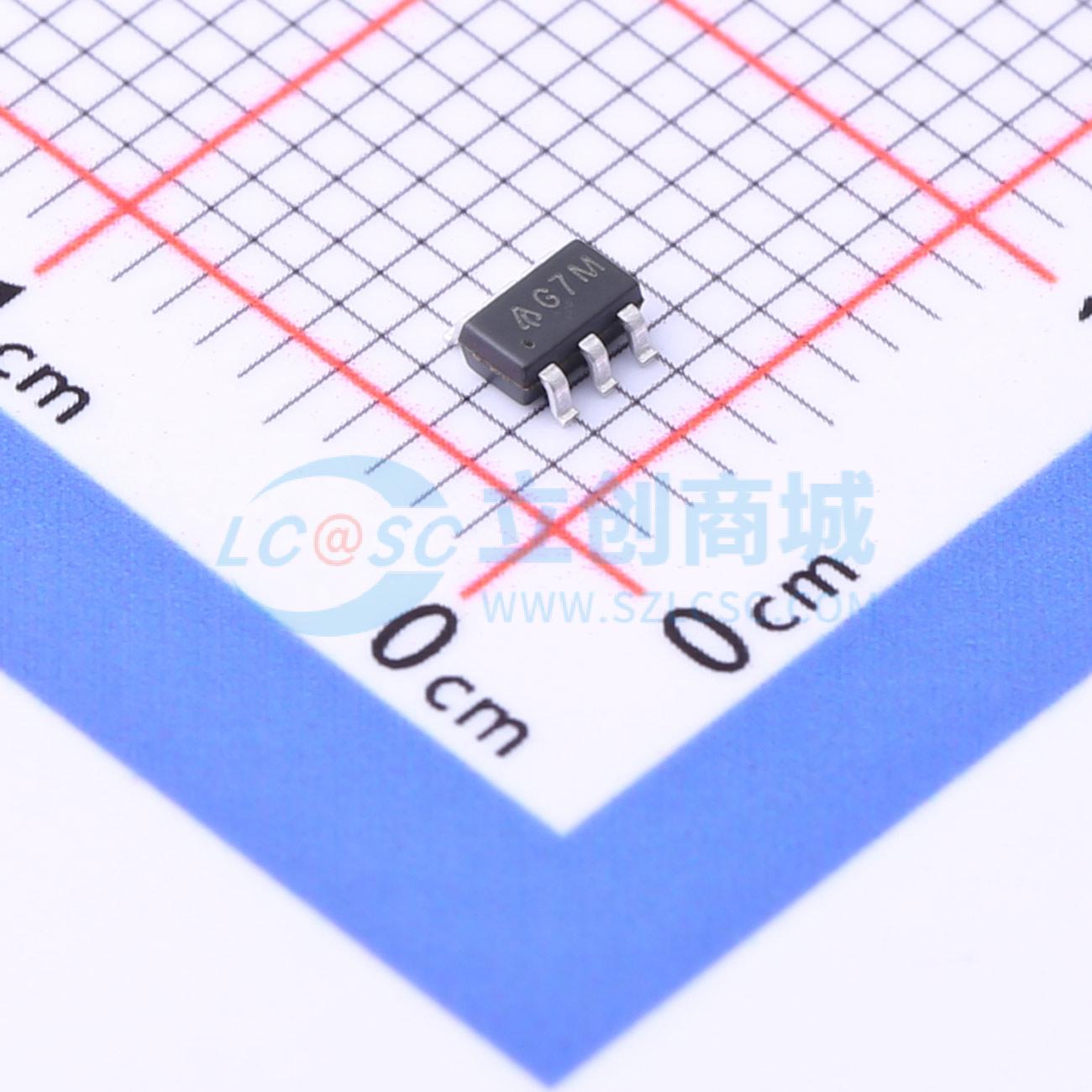

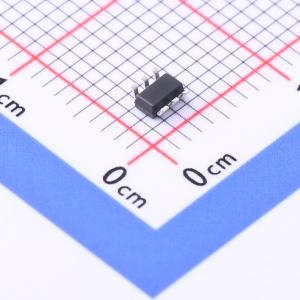

温馨提醒：图片仅供参考，商品以实物为准
AP4306BKTR-G1
停产 AP4306BKTR-G1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AP4306BKTR-G1
- 商品编号
- C176978
- 商品封装
- SOT-26-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 双路 | |
| 输入偏置电流(Ib) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
AP4306 是一种高度集成的解决方案，适用于恒压/恒流模式开关电源应用。它包含一个1.21V电压参考、一个用于电流检测电路的低压参考以及两个运算放大器。1.21V电压参考与一个运算放大器结合使用，可作为适配器和电池充电器的理想电压控制器。低压参考与另一个运算放大器结合使用，可作为输出低端电流检测的理想电流限制器。AP4306在功能和电气特性上与AP4305完全兼容，除了其电流控制环路的参考电压较低，因此在低功耗充电器等开关电源应用中，AP4306相比AP4305可以实现更高的功率效率。AP4306采用SOT26封装。
商品特性
- 恒压和恒流控制
- 精密内部电压基准
- 外部元件数量少
- 易于补偿
- 低电源电流：0.5mA
- 电流控制环路基准：
- A版本：70mV
- B版本：100mV
- C版本：150mV
- 工作温度范围：-40至+105°C
- 工作电源电压：2.5V至18V
- 完全无铅且完全符合RoHS标准（注1和2）
- 无卤素和无锑。“绿色”器件（注3）
应用领域
- 适配器
- 电池充电器
