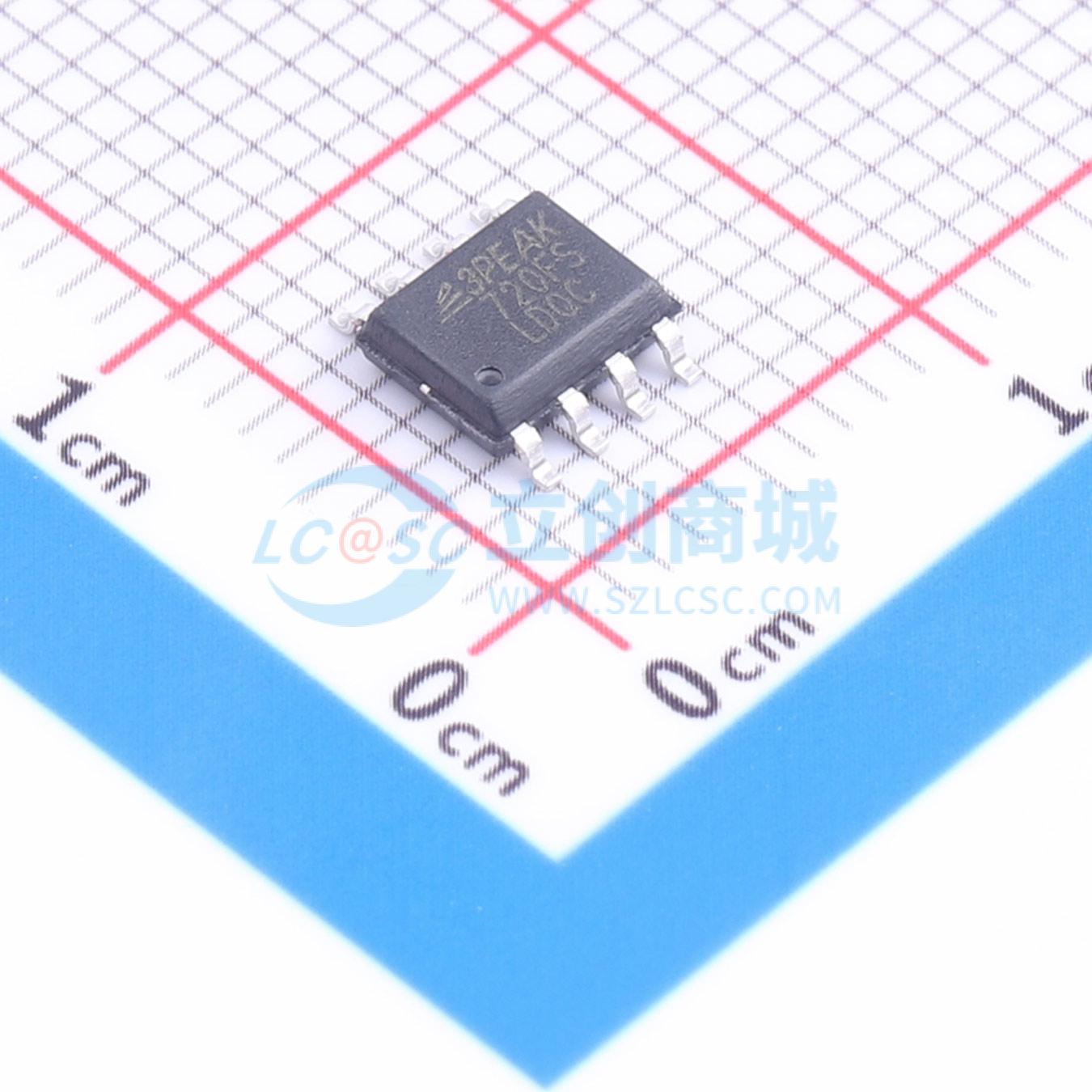

TPT7720F-SO1R-S

TPT772x 系列器件是高性能、双通道增强型数字隔离器，符合 UL 1577 标准，具有 5000 Vrms（WSOP8、WSOP16）和 3750 Vrms（SOP8）的隔离等级。该系列器件还通过了 VDE、UL、CSA、TUV、CQC 和 CB 认证。

这些器件在低功耗下通过隔离的数字输入和输出提供高可靠性和高性能。每个隔离信号通道由双层二氧化硅电容绝缘屏障隔开。TPT7720 器件的两个通道方向相同，而 TPT7721 器件的两个通道方向相反。当输入电源或信号丢失时，带后缀 F 的器件默认输出为低电平，不带后缀 F 的器件默认输出为高电平。

通过创新的电路设计和优化的结构，TPT772x 器件的共模瞬态抗扰度和电磁兼容性得到了显著增强。

TPT772x 系列提供 SOP8、WSOP8 和 WSOP16 封装，工作温度范围为 -40℃ 到 +125℃。该器件通过了 AEC-Q100 可靠性测试，适用于汽车应用。

• 150 Mbps 数据速率
• 5 kVrms 隔离等级（WSOP）
• 典型静态 CMTI 为 ±200 kV/μs，典型动态 CMTI 为 ±150 kV/μs
• 低功耗，典型值 3 mA/通道 @1 Mbps
• 低传播延迟：典型值 12 ns
• 默认输出低电平（TPT772xF）和高电平（TPT772x）
• 宽温度范围：-40℃ 到 +125℃
• SOP8、WSOP8 和 WSOP16 封装
• 强大的电磁兼容性
• 低辐射
• 系统级 ESD、EFT 和浪涌抗扰度

• 电动汽车和混合动力汽车电气与动力总成系统
• 电机控制
• 电源
• 隔离接口与通用隔离
