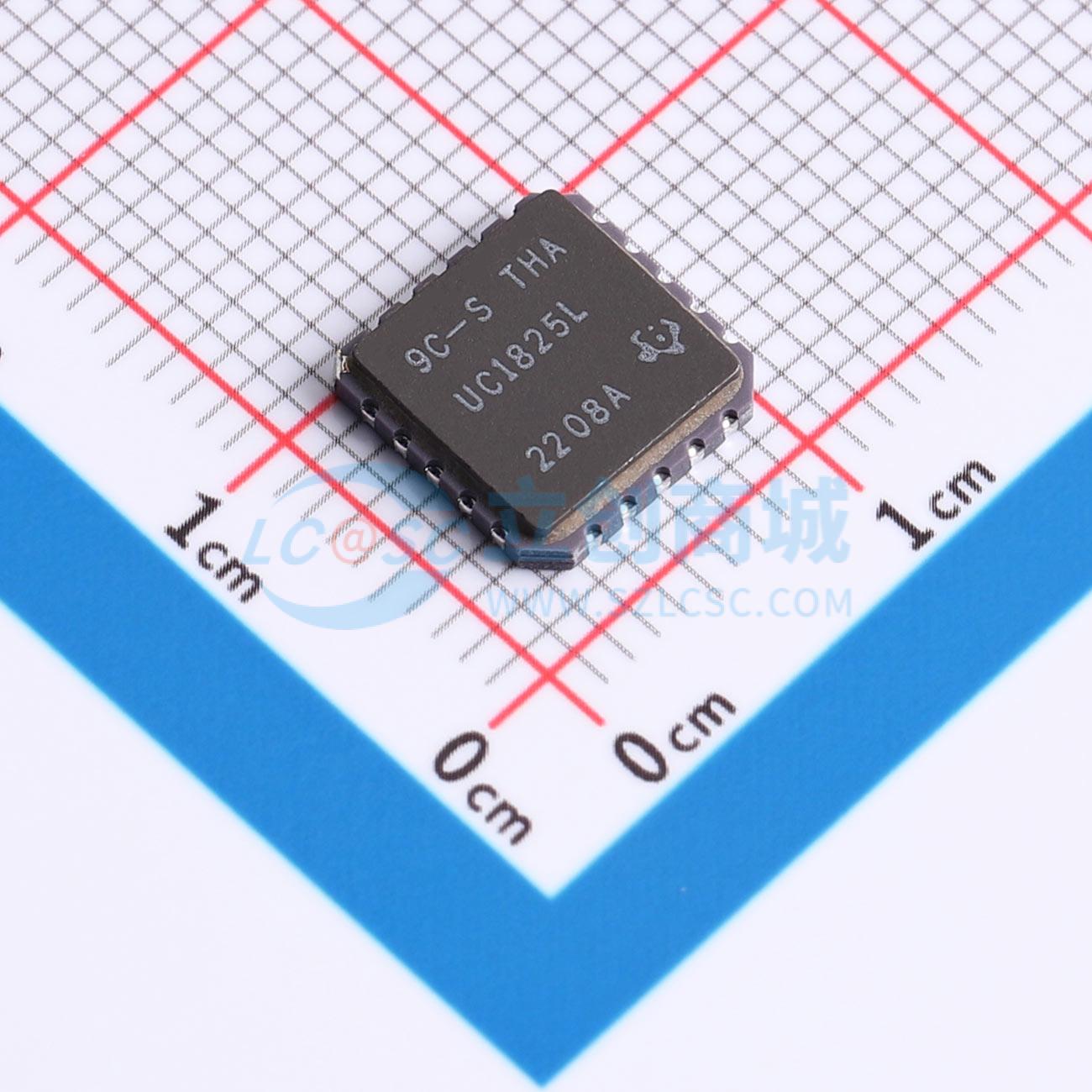

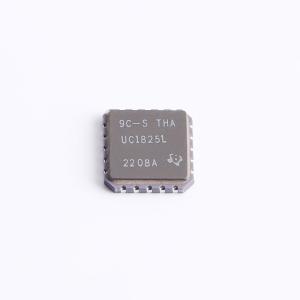

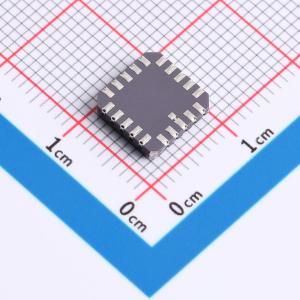

UC1825L

UC1825L高频率PWM控制器

描述: UC1825L是一款优化用于高频开关模式电源应用的PWM控制IC,具有高带宽误差放大器和快速传播延迟,支持高达1MHz的开关频率。该控制器适用于电流模式和电压模式拓扑,具有多种保护功能。
品牌名称: TI(德州仪器)
商品型号: UC1825L
商品编号: C17701600
商品封装: LCC-20(8.9x8.9)
包装方式: 管装
商品毛重: 1克(g)

商品参数

参数完善中

商品概述

UC1825系列PWM控制集成电路针对高频开关模式电源应用进行了优化。在设计时特别注重尽量减少比较器和逻辑电路的传播延迟，同时最大化误差放大器的带宽和压摆率。该控制器适用于电流模式或电压模式系统，具备输入电压前馈功能。保护电路包括一个阈值为1V的电流限制比较器、一个TTL兼容的关断端口，以及一个兼作最大占空比钳位的软启动引脚。逻辑电路采用全锁存设计，可实现无抖动运行，并防止输出端出现多个脉冲。带有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出呈高阻抗状态。这些器件采用图腾柱输出，旨在为容性负载（如功率MOSFET的栅极）提供和吸收高峰值电流。导通状态设计为高电平。

商品特性

兼容电压或电流模式拓扑
实际工作开关频率可达1MHz
输出传播延迟为50ns
高电流双图腾柱输出（峰值1.5A）
宽带宽误差放大器
具备双脉冲抑制功能的全锁存逻辑
逐脉冲电流限制
软启动/最大占空比控制
带迟滞的欠压锁定
低启动电流（1.1mA）

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(55个/管，最小起订量 1000 个)

个

起订量：1000 个55个/管

总价金额：

￥ 0.00

近期成交0单
