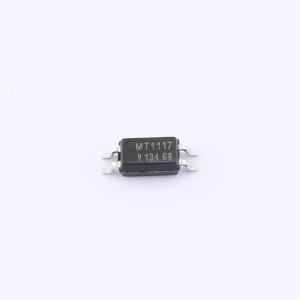

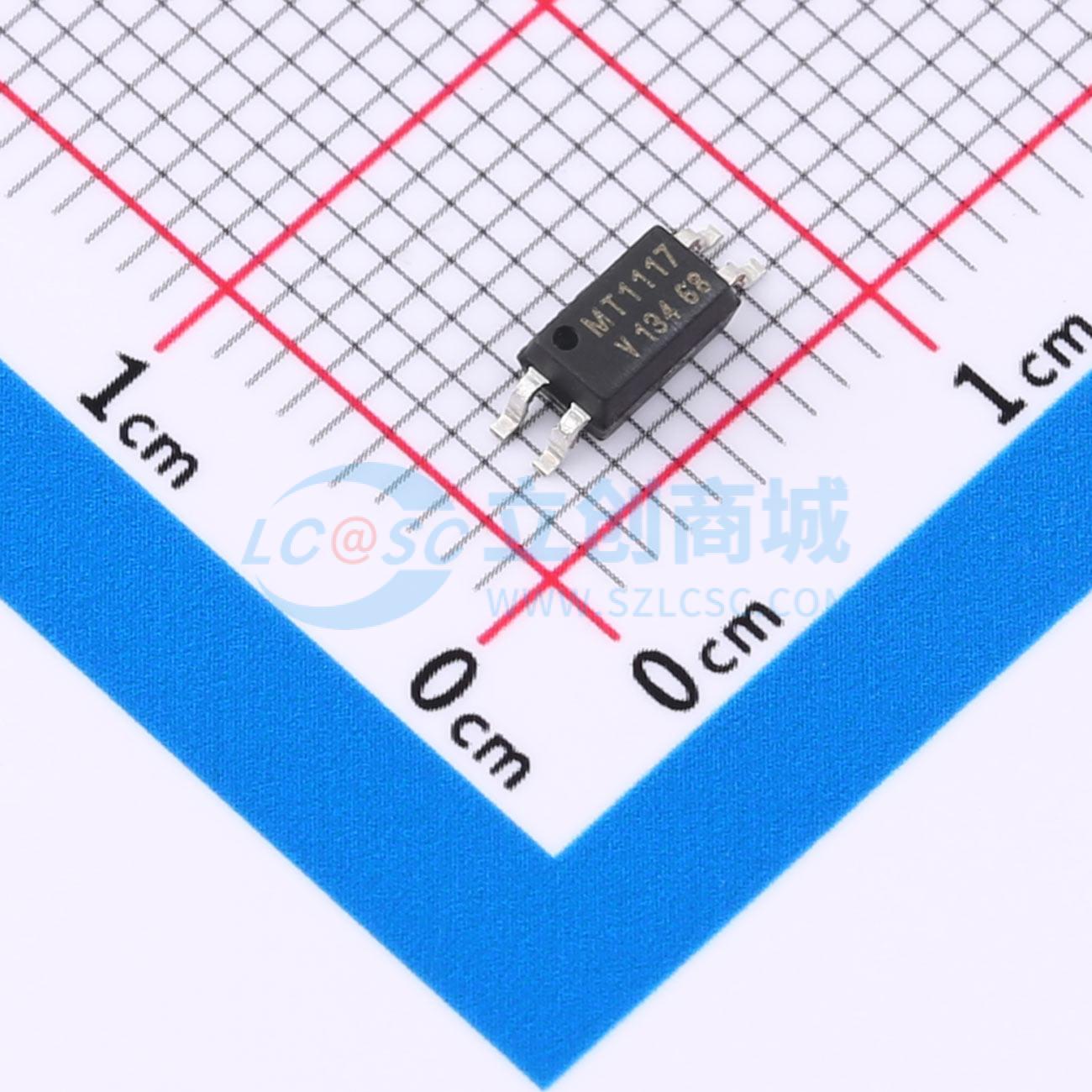

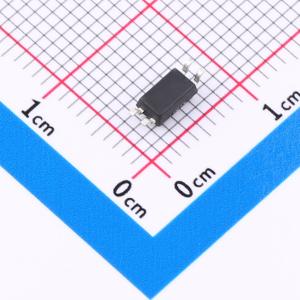

TCMT1117
单通道，光电晶体管输出光耦合器，半节距迷你扁平封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCMT111X 系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用 4 引脚封装。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCMT1117
- 商品编号
- C17692095
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.08V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5.5us | |
| 下降时间 | 7us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 230mW | |
| 正向电流(If) | 50mA |
商品概述
TCMT111X系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚封装。
商品特性
- 薄型封装（半间距）
- 交流隔离测试电压3750 VRMS
- 典型耦合电容低至0.3 pF
- 电流传输比（CTR）分组选择
- CTR温度系数低
- 宽环境温度范围
应用领域
- 可编程逻辑控制器
- 调制解调器
- 应答机
- 通用应用
