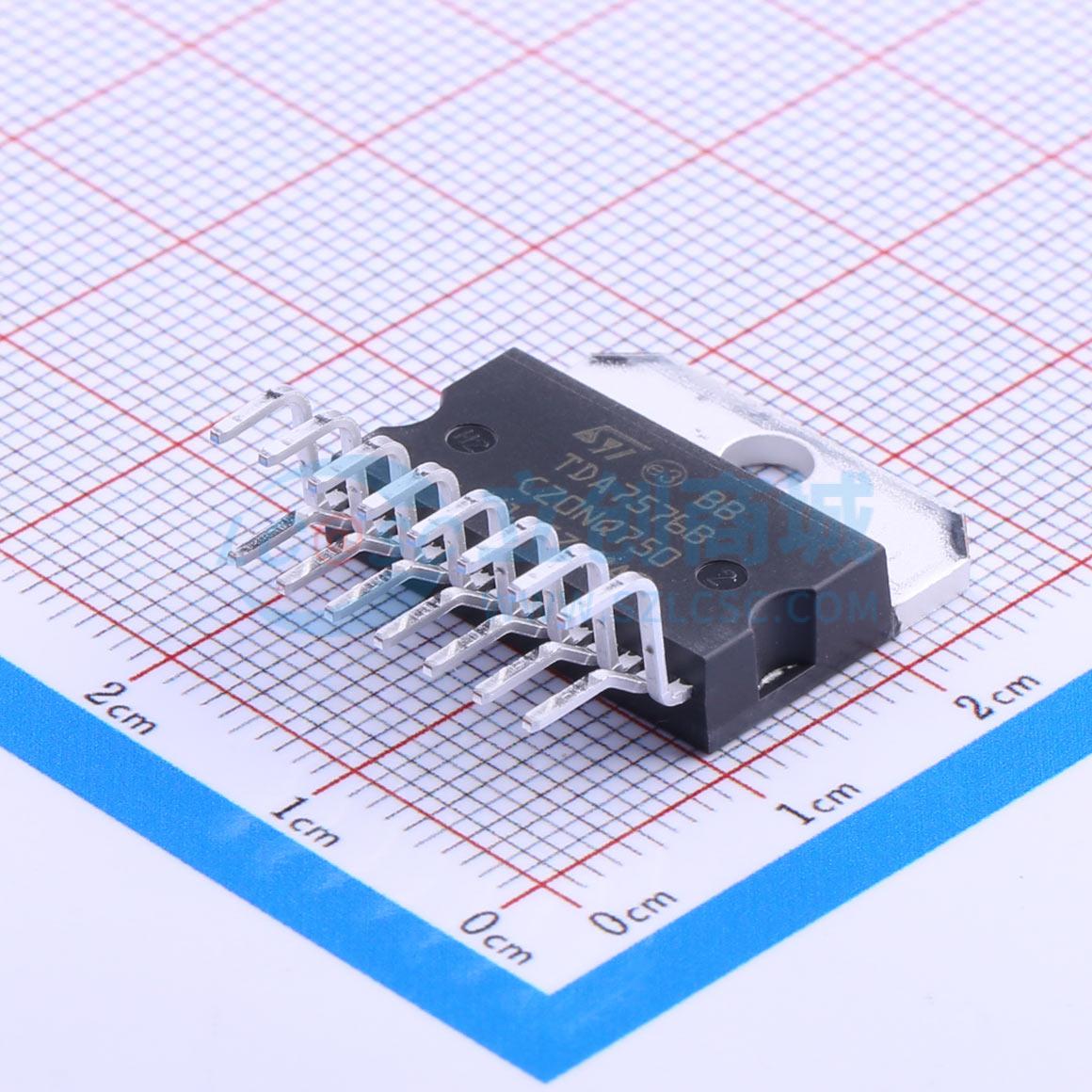

温馨提醒：图片仅供参考，商品以实物为准

TDA7576B

45W立体声AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于24 V系统的双路BTL输出功率放大器，支持硬件待机和静音以及片段和偏移检测
品牌名称: ST(意法半导体)
商品型号: TDA7576B
商品编号: C176819
商品封装: 插件
包装方式: 管装
商品毛重: 8.8克(g)

商品参数

商品概述

TDA7576B是一款带有MOSFET输出功率级的双桥式功率放大器。它专为24 V电源系统设计，适用于卡车/巴士应用。反馈拓扑结构可实现出色的失真性能，集成缓冲器可减少对外部元件的需求。完全互补的P沟道/N沟道输出结构可实现轨到轨输出电压摆幅，将饱和损耗降至最低。 TDA7576B集成了直流偏置检测器、削波检测器和诊断输出。

商品特性

多功率BCD技术
24 V电池供电的MOSFET输出功率级
高输出功率能力：在24 V、1 kHz、10 %条件下，2x20 W/4 Ω
最少的外部元件：无需去耦电容、无需自举电容、无需外部补偿
内部固定增益
待机功能
静音功能
诊断引脚用于：削波检测器（总谐波失真2 %）、短路检测、热保护、输出直流偏置检测
保护功能：60 V负载突降保护、芯片过温保护、输出短路保护（对地、对电源和跨负载）、静电放电保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	45Wx2@4Ω
	工作电压	8V~32V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.05%
	静态电流(Iq)	90mA
	输入类型	单端
	电源纹波抑制比(PSRR)	50dB
	输入通道数	2个单端输入
