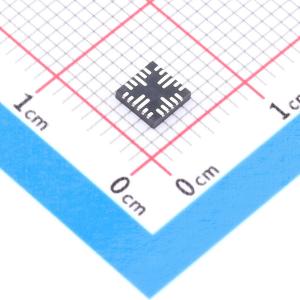

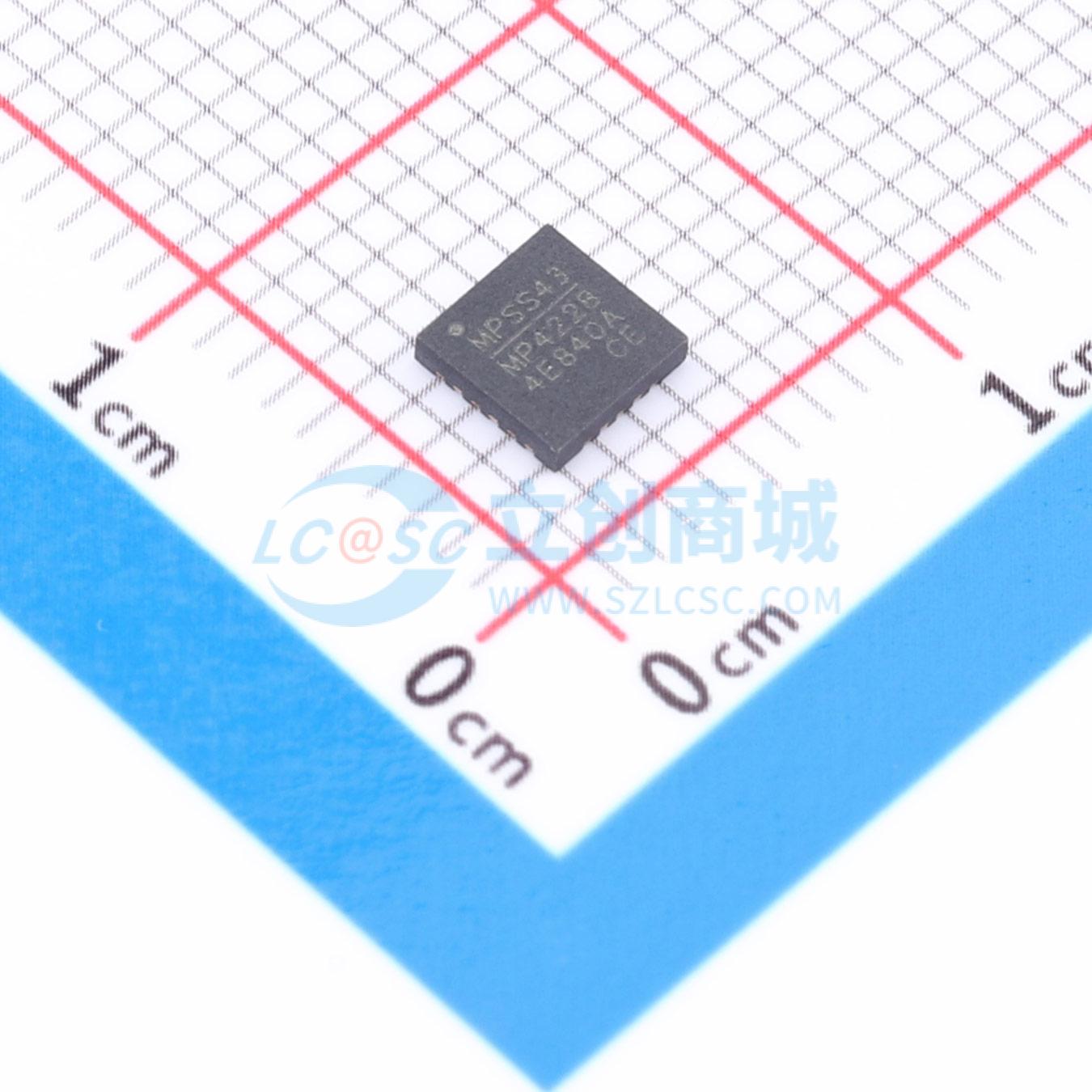

MPQ4228GRE-C-AEC1-Z

MPQ4228-C 集成了一个单片降压开关模式转换器、一个单 USB 限流开关，以及一个用于 USB 端口的 Type-C 5V@3A 模式配置通道。它在宽输入电源范围内可实现 3A 的输出电流，具有出色的负载和线性调节能力。 USB 开关的输出具有电流限制功能。USB 端口支持下游端口充电 (CDP) 方案。该 USB 端口还支持 USB Type-C 5V@3A DFP 模式。 故障保护功能包括打嗝式电流限制、输出过压保护 (OVP)、DP/DM/CC1/CC2 到电池短路保护以及热关断 (TSD)。 MPQ4228-C 仅需少量易于获取的标准外部组件，采用 QFN - 22 (4mmx4mm) 封装。

• 支持 BC1.2 CDP 模式
• 支持 USB Type-C 5V@3A DFP 模式
• USB_OUT、DP/DM、CC1/CC2 引脚到电池短路保护
• 4.2V 至 36V 宽连续工作输入范围
• 通过苹果 MFI R33 认证测试
• 通过 USB - IF Type-C 认证测试
• 可选开关频率（420kHz 和 2.2MHz 带扩频）
• 集成带 OVP 的高带宽 USB2.0 数据开关
• 可调线性压降补偿
• 精确的 3.55A 和 2.85A USB 电流限制
• 集成 20mΩ 低 RDS(ON) USB 开关
• 145℃ 内部减载启动温度
• EN 关断放电功能
• 过流保护 (OCP)、过压保护 (OVP) 和过温保护 (OTP) 故障指示
• 200kHz 至 2.2MHz 频率同步
• 降压和 USB 均具备打嗝式电流限制
• USB 开关 OVP
• CC1 和 CC2 引脚符合 IEC 61000 - 4 - 2 标准的 ±8kV 接触放电 ESD 等级
• DP 和 DM 引脚外接小型 ESD 二极管时符合 IEC 61000 - 4 - 2 标准的 ±8kV 接触放电 ESD 等级
• DP、DM、CC1 和 CC2 引脚符合 IEC 61000 - 4 - 2 标准的 ±15kV 空气放电 ESD 等级
• 采用带可焊侧翼的 QFN - 22 (4mmx4mm) 封装
• 符合 AEC - Q100 1 级标准

• USB 下游充电端口 (CDP)
• USB Type-C DFP 端口
• USB 集线器
