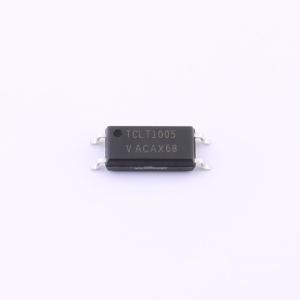

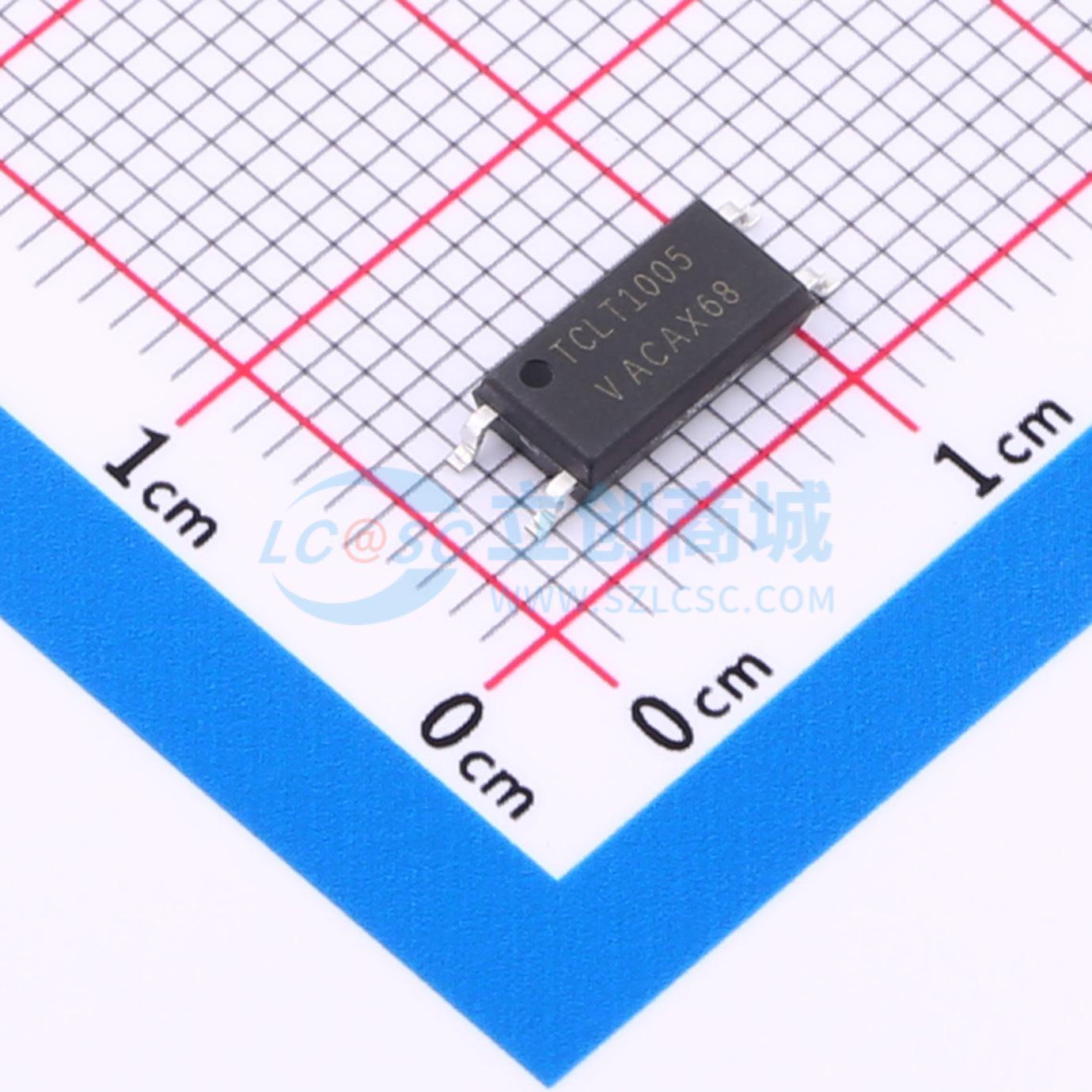

TCLT1005
光电耦合器，光电晶体管输出，SOP-4L长型迷你扁平封装
- 描述
- 由一个光电晶体管和一个砷化镓红外发射二极管光耦合组成，采用4引脚SOP4L封装。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCLT1005
- 商品编号
- C17634063
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
TCLT100系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚SOP4L封装。
商品特性
- 贴片式薄型4引脚封装
- 输入输出隔离电压（V_IORM） = 1050 V
- 电流传输比（CTR）灵活可选，详见订购信息
- 特殊结构
- 超低耦合电容
- 晶体管输出的直流输入
- 爬电距离 > 8 mm
应用领域
- 开关电源
- 计算机外设接口
- 微处理器系统接口
