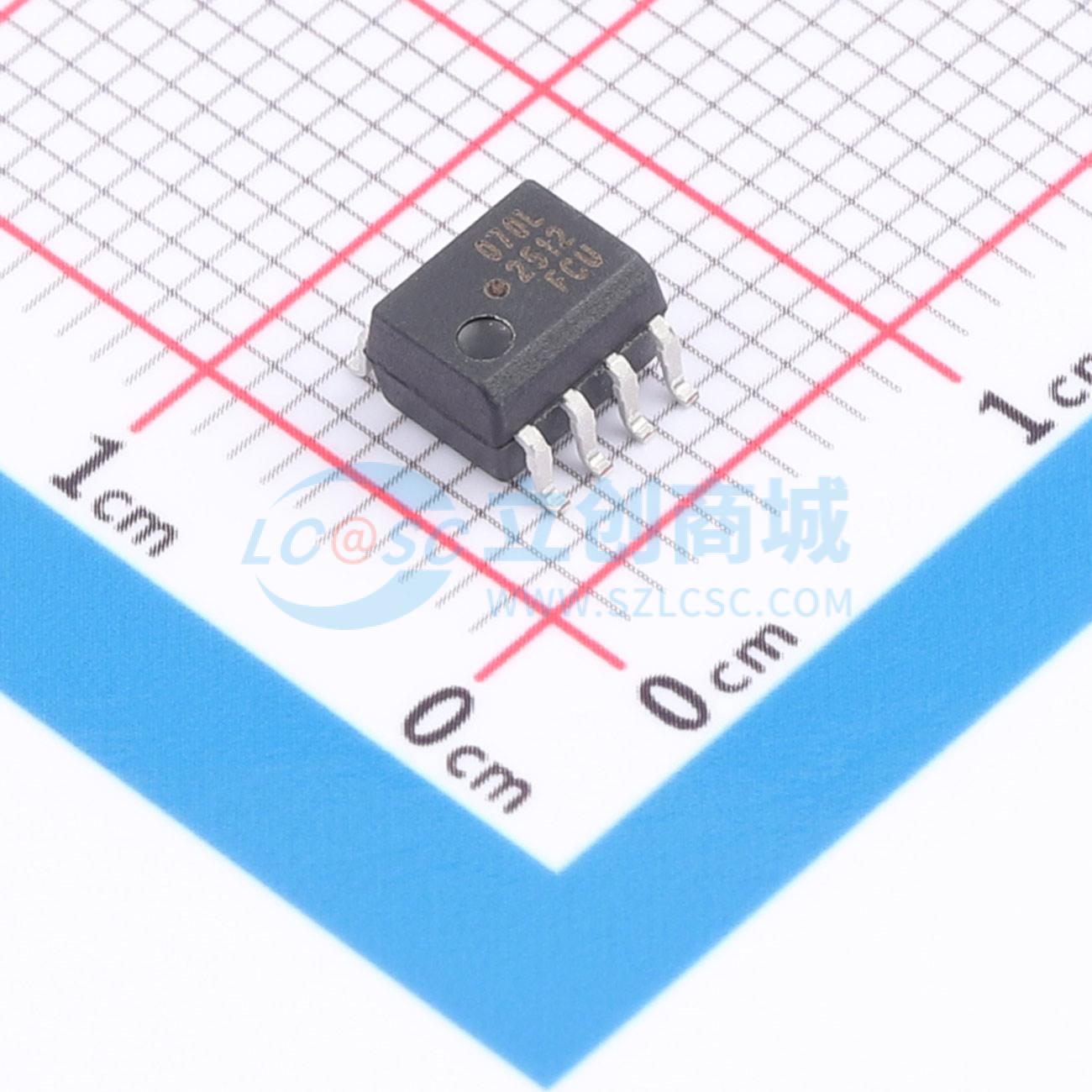

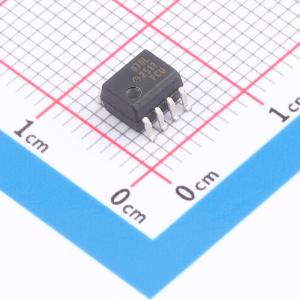

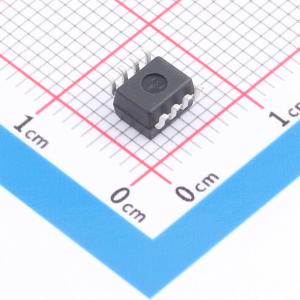

温馨提醒：图片仅供参考，商品以实物为准
HCPL-070L-000E
低输入电流、高增益、LVTTL/LVCMOS 兼容光耦合器
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-070L-000E
- 商品编号
- C17629433
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 带基极的达林顿晶体管 | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 400% | |
| 电流传输比(CTR)最大值/饱和值 | 5000% | |
| 总功耗(Pd) | 135mW | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
应用领域
- 地隔离大多数逻辑系列：LVTTL/LVCMOS
- 低输入电流线路接收器
- 高电压绝缘
- EIA RS-232C 线路接收器
- 电话振铃检测器
- V 交流线路电压状态指示器：低输入功耗
- 低功耗系统：地隔离
