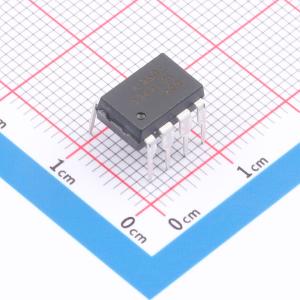

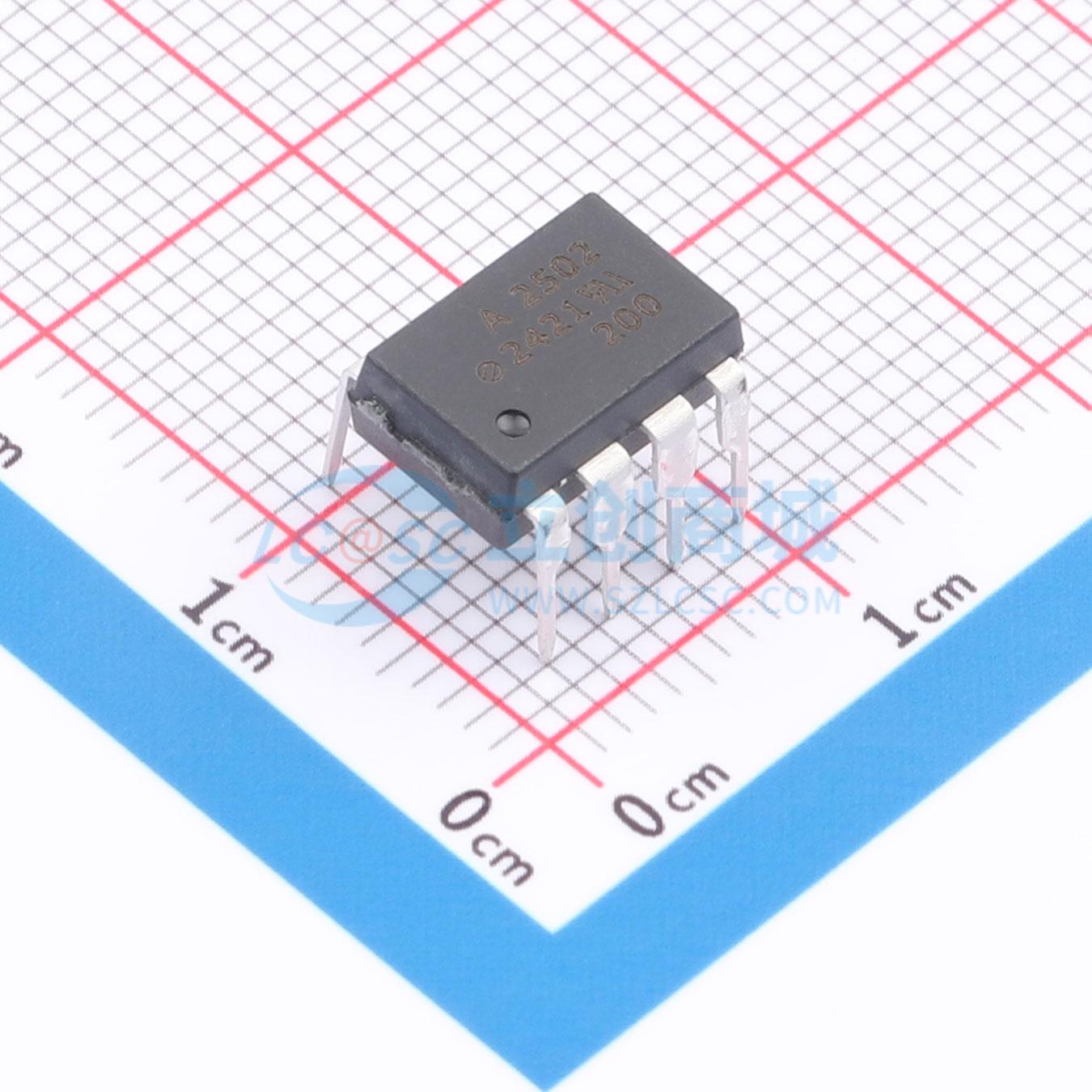

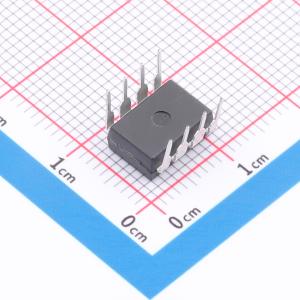

温馨提醒：图片仅供参考，商品以实物为准

HCPL-2502-000E

单通道高速光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HCPL-2502-000E
商品编号: C17630187
商品封装: DIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

这些二极管 - 晶体管光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过减小基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了多达一百倍。这些单通道光耦合器有 8 引脚 DIP、SO - 8 和宽体封装配置。6N135、HCPL - 0500 和 HCNW135 适用于 TTL/CMOS、TTL/LSTTL 或宽带模拟应用。这些器件在 IF = 16 mA 时的电流传输比（CTR）最小为 7%。6N136、HCPL - 2502、HCPL - 0501 和 HCNW136 专为高速 TTL/TTL 应用而设计。通过输入发光二极管的标准 16 mA TTL 灌电流将为 1 个 TTL 负载和一个 5.6 kΩ 上拉电阻提供足够的输出电流。这些器件在 IF = 16 mA 时的 CTR 最小为 19%。

商品特性

高速：1 Mb/s
与 TTL 兼容
提供 8 引脚 DIP、SO - 8、宽体封装
集电极开路输出
安全认证
UL 认证 – 按照 UL1577 标准，3750 Vrms 持续 1 分钟（HCNW 和 020 选项器件为 5000 Vrms 持续 1 分钟）
CSA 认证
IEC/EN/DIN EN 60747 - 5 - 5 认证
SO - 8 器件的 VORM = 567 V 峰值
DIP 300 mil 器件的 VORM = 630 V 峰值
DIP 400 mil（宽体）器件的 VORM = 1414 V 峰值
提供双通道版本（253X/053X/0534）

应用领域

高压绝缘
视频信号隔离
线路接收器
开关模式电源中的反馈元件
高速逻辑接地隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.5V
	输出电流	8mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V

	属性	参数值
	负载电压	15V
	输出通道数	1
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	15%
	电流传输比(CTR)最大值/饱和值	25%
	正向电流(If)	16mA
	功能特性	集电极开路输出
