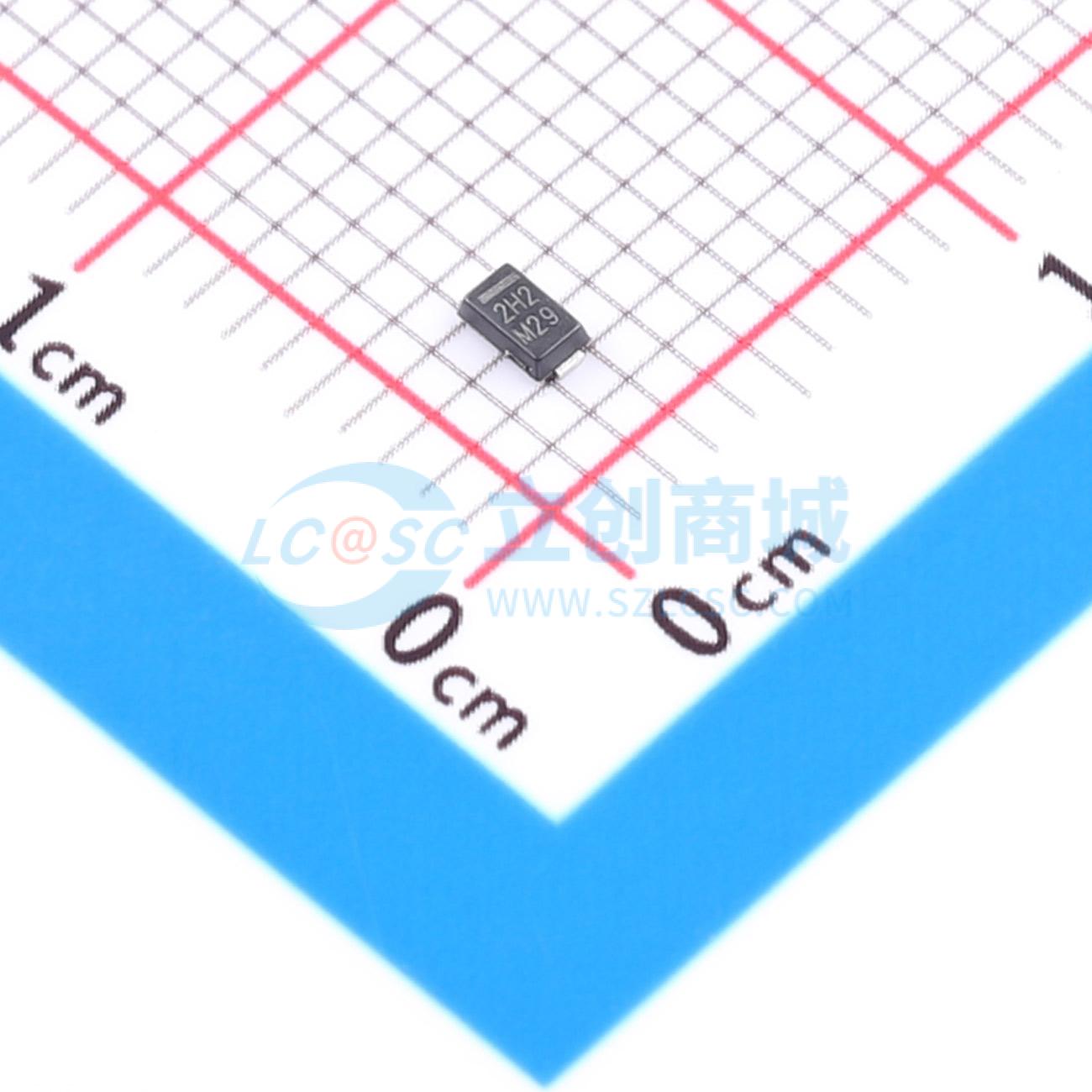

VS-2EQH02-M3/H
超快速整流器，低轮廓，适合自动贴装，低正向压降和低功耗，低漏电流
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-2EQH02-M3/H
- 商品编号
- C17615247
- 商品封装
- DO-220AA(SMP)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 2A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.05V@2A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 1uA@200V | |
| 反向恢复时间(Trr) | 23ns | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 超薄外形
- 典型高度为0.65mm，适合自动贴装
- 正向压降低，功率损耗小
- 漏电流低
- 符合J-STD-020标准的MSL 1级，LF最大峰值温度为260℃
- 适用于PFC、CRM缓冲器操作
- 材料分类：有关合规定义请参见www.vishay.com/doc?299912
应用领域
高频、续流、DC/DC转换器、PFC以及缓冲器的工业和汽车应用
