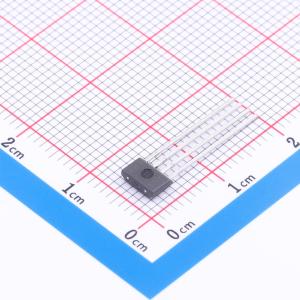

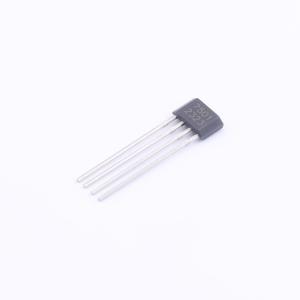

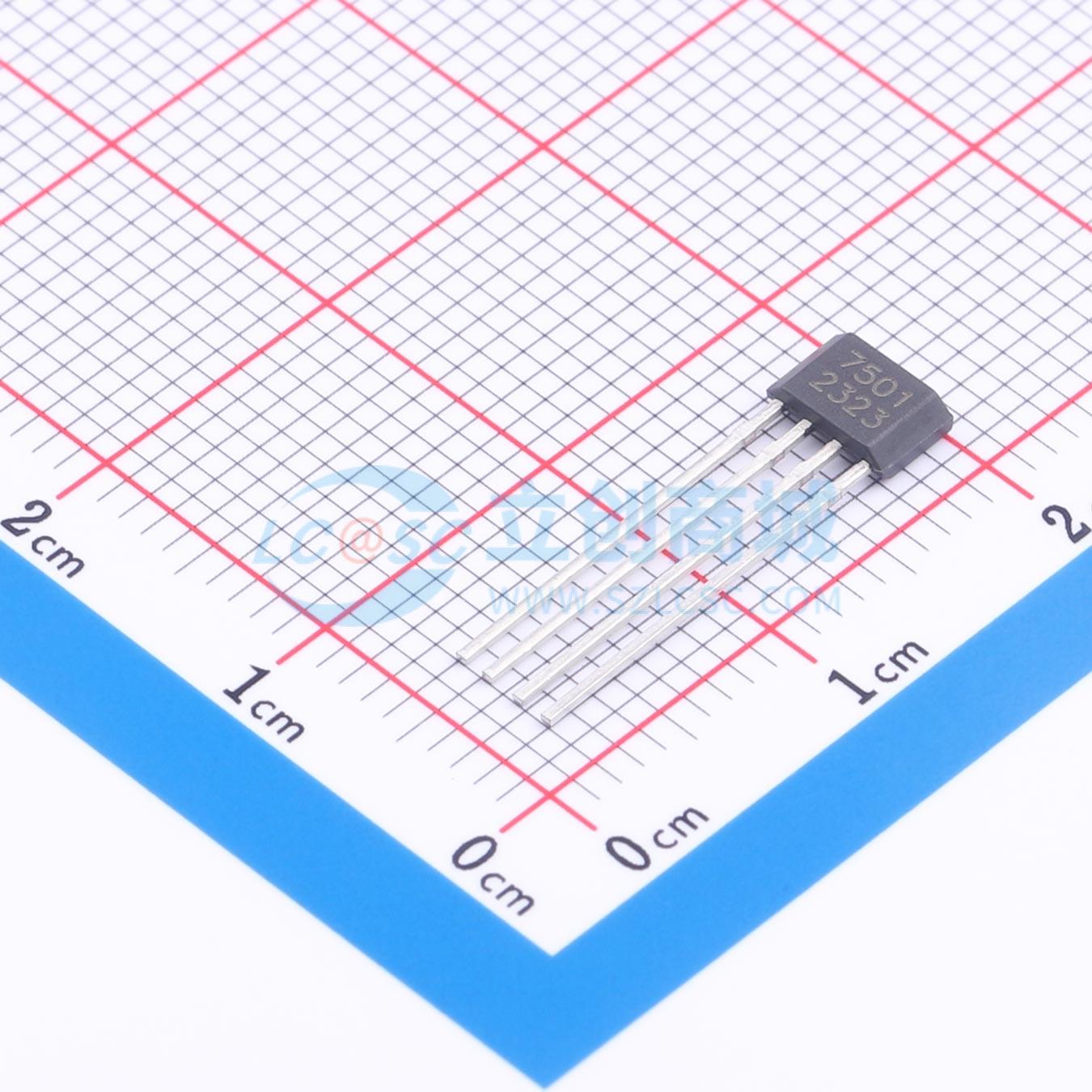

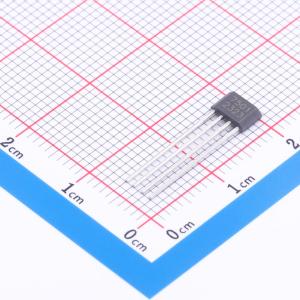

A17501POKATN-SDFUYJE

双输出差分速度和方向传感器IC

描述: 该产品是用于汽车和工业电动机应用中环形磁铁目标旋转位置感应的单芯片解决方案（通常有特定应用和安全要求）。它集成了三个霍尔元件以创建两个独立的差分通道。这些输入由数字电路和强大的算法处理，旨在消除磁场和系统偏移的不利影响，并解决电动机启动和低速运行时目标振动引起的错误输出转换问题。差分信号用于产生高精度的速度输出，并可提供旋转方向信息
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A17501POKATN-SDFUYJE
商品编号: C17615251
商品封装: SIP-4
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

A17501是一款单芯片解决方案，专为汽车和工业电动机应用（通常有特定应用和安全要求）中的环形磁铁目标的旋转位置传感而设计。它集成了三个霍尔元件，以创建两个独立的差分通道。这些输入由数字电路和强大的算法处理，旨在消除磁场和系统偏移的不利影响，并解决电动机启动和低速运行时目标振动引起的输出误转换问题。差分信号用于产生高精度的速度输出，并可根据需要提供旋转方向信息。采用先进的校准技术来优化信号偏移和幅度。这种校准与信号的数字跟踪相结合，可在气隙、速度和温度范围内实现精确的开关点。该芯片可针对需要双相目标速度和位置信号信息，或同时需要高分辨率目标速度和方向信息的各种应用进行编程。它可以配置为启用故障检测模式，以用于ASIL B(D)应用（评估待定）。A17501 K封装是一种无铅（Pb）的4引脚SIP封装，带有100%雾锡电镀引线框架。

商品特性

高速开关带宽高达40kHz
两个独立输出通道，可选高分辨率异或速度、脉冲和方向协议
符合ASIL B(D)标准（ISO 26262），评估待定
可选故障检测输出协议
对常见外部磁干扰免疫
EEPROM可实现产品生命周期内的工厂可追溯性
非常适合异步电动机应用
也有集成磁体版本可供选择（见ATS17501数据手册）

应用领域

汽车和工业电动机应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	位置传感器
	类型	旋转位置传感器
	接口类型	-
	工作电压	4V~24V
	旋转角度范围	-
	线性范围	-
	工作电流	10mA

	属性	参数值
	模组	否
	长度	5.21mm
	宽度	1.55mm
	高度	18.16mm
	工作温度	-40℃~+160℃
	功能特性	多轴磁场检测；故障诊断；可编程传输；自校准；温度补偿
