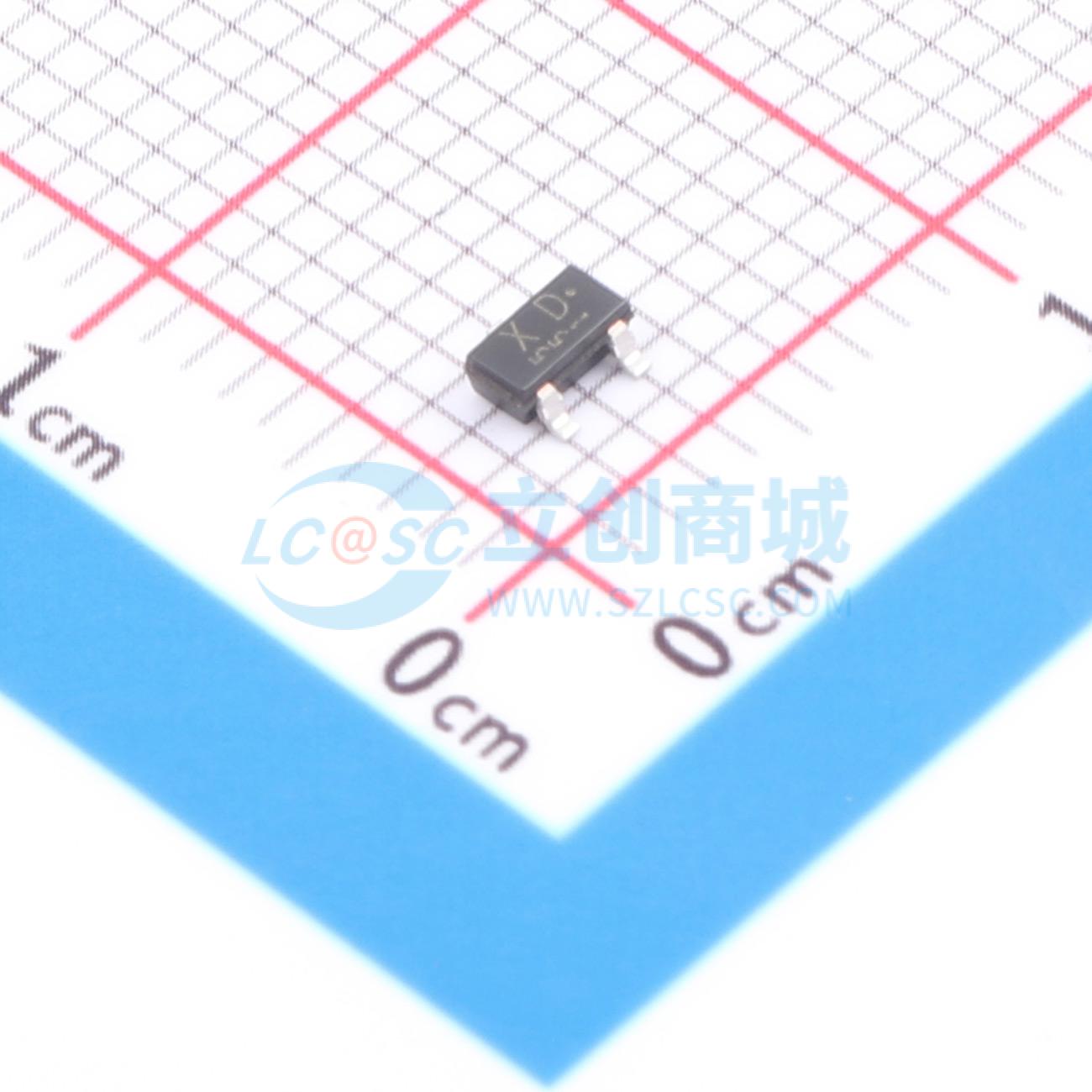

温馨提醒：图片仅供参考，商品以实物为准
RN1404,LF
内置偏置电阻的硅NPN外延型双极晶体管，适用于开关和接口电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- RN1404,LF
- 商品编号
- C17608593
- 商品封装
- TO-236-3(SOT-23-3)
- 包装方式
- 编带
- 商品毛重
- 0.035659克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 80 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.5V@5mA,0.2V | |
| 输出电压(VO(on)) | 300mV@5mA,0.25mA | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品特性
- 通过 AEC-Q101 认证
- 集成偏置电阻减少了所需的外部元件数量，从而有可能减小系统尺寸并缩短组装时间。
- 提供具有广泛电阻值的晶体管，以适应各种电路设计。
- 与 RN2401 至 RN2406 互补
应用领域
- 开关逆变器电路
- 接口
- 驱动电路
