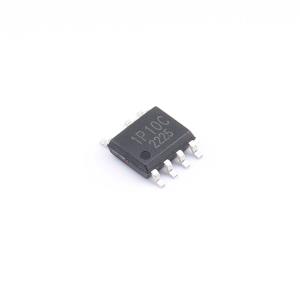

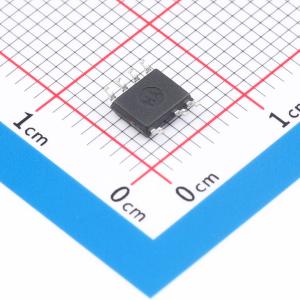

BM1P10CFJ-E2

AC/DC电源的PWM控制器为所有包含电源插座的产品提供了一个优化系统。它通过外部开关MOSFET和电流检测电阻，实现了电源设计的高度灵活性。该IC具有交流低压保护和X电容放电等功能，并且在轻载时可降低工作频率并进行间歇工作，因此能够提高效率。此外，该IC还内置了节能功能，可在无负载时降低功耗。

此IC具有以下各种保护功能。

该IC内置启动电路。当施加交流输入电压时，VH引脚也会施加电压。然后，通过启动电路向VCC引脚施加电流，对VCC引脚电压进行充电。当VCC引脚电压上升且VCC欠压锁定（UVLO）解除后，充电停止。

交流欠压锁定（AC UVLO）：启动时，施加交流输入电压后，VH引脚会产生电压。由于该IC通过启动电路对VCC引脚充电，VCC引脚会等待检测交流输入电压的剩余施加电压，直到VH引脚峰值电压超过VINLVP。在此期间，由于AC UVLO起作用，开关操作不会进行。当VH引脚峰值电压超过VINLVP时，AC UVLO解除，操作开始。交流输入电压停止供应后，当VH引脚峰值电压 ≤ VINLVP的状态持续tINLVP时间时，IC停止开关操作。此外，当VH引脚电压没有连续的上升/下降时，即使VH引脚峰值电压 > VINLVP，开关操作也会停止。

X电容放电功能：当VH引脚峰值电压 ≤ VINLVP的状态持续tNLVP时间，并且开关操作因AC UVLO而停止时，X电容放电功能开始工作。

该IC在VCC引脚具有VCC欠压锁定（UVLO）和VCC充电功能。由于该IC没有内置VCC过压保护（OVP），因此使用从辅助绕组连接的ZT OVP进行输出过压保护。锁存停止后，当VCC引脚电压低于VLATCH时，锁存解除。

VCC欠压锁定（UVLO）：这是一个具有电压迟滞的自动恢复比较器。当VCC引脚电压低于VUVLO2时，IC停止工作。当VCC引脚电压高于VUVLO1时，操作重新启动。

VCC充电功能：如果VCC引脚电压在超过VUVLO1且IC开始工作后下降到低于VCHG1，则VCC充电功能启动。此时，VCC引脚通过启动电路从VH引脚充电。当VCC引脚电压超过VCHG2时，充电停止。

• 交流低压保护功能（AC UVLO）
• X电容放电功能
• VCC引脚低压保护（VCC UVLO）
• PWM型电流模式控制
• 频率降低功能
• 轻载时的间歇工作
• 工作模式切换功能
• 节能功能（无负载时低消耗电流）
• 软启动功能
• FB引脚过载保护功能（FB OLP）
• CS引脚过载保护功能（CS OLP）
• CS OLP检测电压切换功能
• CS引脚过流保护功能（CS OCP）
• CS引脚前沿消隐功能
• LA/ZT引脚过压保护功能（ZT OVP）
• OUT引脚栅极钳位电路

办公自动化设备、交流适配器、各类家用应用以及电机电源
