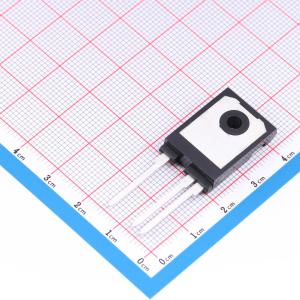

温馨提醒：图片仅供参考，商品以实物为准
IXYH8N250CHV
IXYH8N250CHV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYH8N250CHV
- 商品编号
- C17601085
- 商品封装
- TO-247HV
- 包装方式
- 管装
- 商品毛重
- 11.366667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 280W | |
| 集射极击穿电压(Vces) | 2.5kV | |
| 集电极电流(Ic) | 29A | |
| 集电极脉冲电流(Icm) | 70A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 45nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 936pF | |
| 输出电容(Coes) | 57pF | |
| 反向传输电容(Cres) | 14pF | |
| 开启延迟时间(Td(on)) | 11ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 2.6mJ | |
| 关断损耗(Eoff) | 1.07mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 高压封装
- 高阻断电压
- 高峰值电流能力
- 低饱和电压
- 低栅极驱动要求
- 高功率密度
应用领域
- 开关模式和谐振模式电源
- 不间断电源 (UPS)
- 激光发生器
- 电容放电电路
- 交流开关
