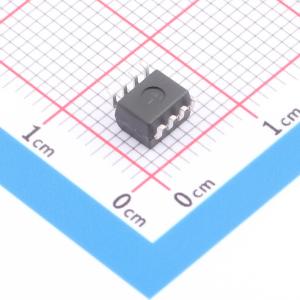

温馨提醒：图片仅供参考，商品以实物为准
HCPL-0501-560E
单通道高速光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0501-560E
- 商品编号
- C17595429
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.5V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 19% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 正向电流(If) | 25mA | |
| 功能特性 | 集电极开路输出 |
应用领域
- 高电压绝缘
- 视频信号隔离
- 线路接收器
- 开关电源中的反馈元件
- 高速逻辑地隔离 - TTL/TTL, TTL/CMOS, TTL/LSTTL
- 替换脉冲变压器
- 替换慢速光晶体管隔离器
- 模拟信号地隔离
